TL型表冷器

产品概述

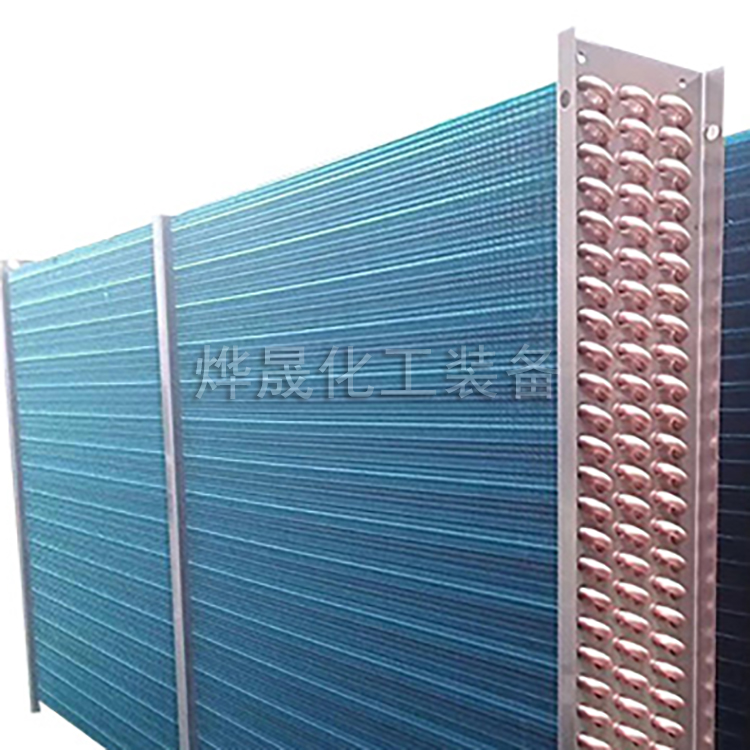

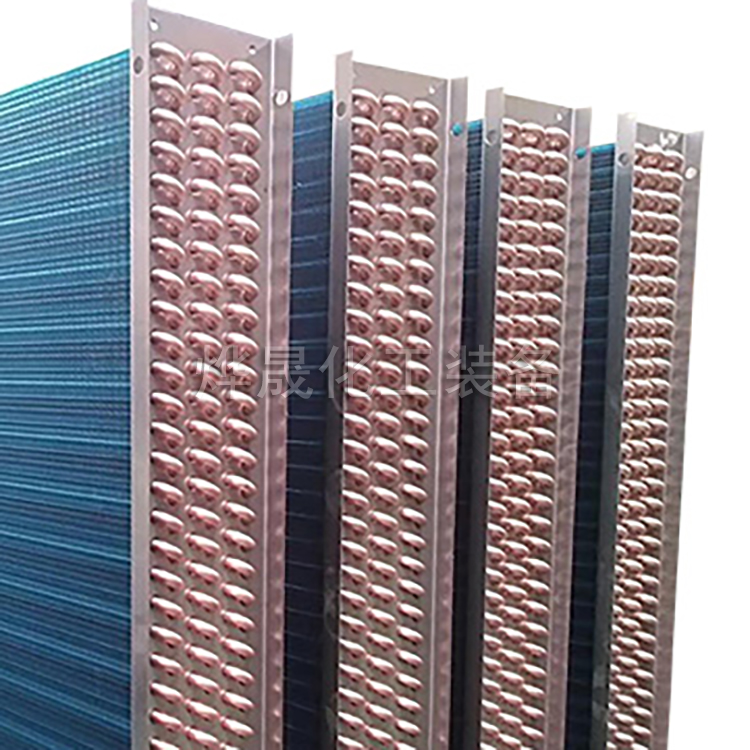

       TL型表冷器系铜管穿铝片式表冷器，它采用了机械涨管和圆弧波纹双翻边铝助片结构型式。机械涨管使铜管与铝助片接触紧密，圆弧波纹能促进流体紊流，破坏边界层，提高传热系数。结构型式，再加上水路行程，管距，片距设计合理，使得该表冷器具有传热性能好，空气阻力小、结构紧凑，重量轻等特点。它可广泛应用于空调、冷却、去湿、采暖等工程中，是新风机组和空气处理机组合适的配套产品，它又可与风管连接作为冷却或加热单独使用。
       铜管焊接采用低温快速钎焊，确保耐压＞1.2MPa。
       该表冷器有多样片距（2.5-3.6毫米），现格品种齐全可满足不同工况和各种组合的需要。
       从传热学理论可知，对于水-空气热交换器的大热阻在空气侧，为了增大传热系数，必须减小空气侧热阻，而有效的方法是利用边界层理论，增大空气的紊流状态，即增大空气侧的放热系教。为此设计了四种助片片形：
       ●V型助 ●V形+条缝 ●正弦波形 ●正弦波+桥
       上述四种助片片形可满足不同用户不同的工艺要求。

TL型编号方法为

编号方法
       例TL×4×24×1500（Z）3.0
       TL————型号
       4  ————排数N
       24————表面管数n
       1500————表面管长A
       （Z）——气流方向左（Y为右）
       3.0————片距t=3.0

有关技术参数
       迎风面积：F=A×B（m2） 传热面积：F=Fd·A·n·N（m2）
       单管每米散热面积：Fd=0.84m2（片距3.0） 总通水面积：f=1.767×10-4·n（m2）
       通风净面比：Φ=Ff／Fy=0.532（以片距3.0计算）


TL、TTS型外形尺（适合2、4、6、8排管） 尺寸单位（mm）
