KFFP 2x1.0mm2高温控制电缆
执行标准TICW/03-2009

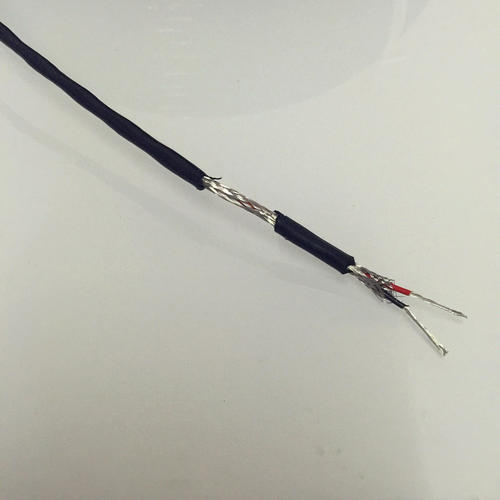

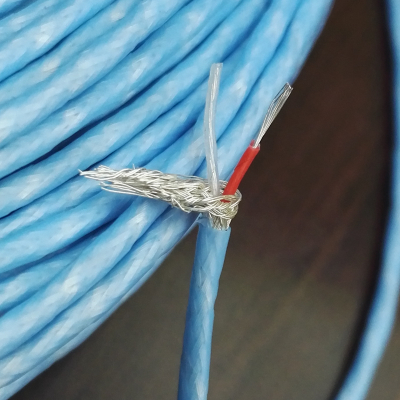

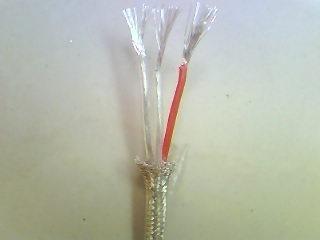

一、高温控制电缆示意图
二、高温控制电缆用途
高温控制电缆用于用电设备器具的控制接线路，长期工作温度为200℃，弯曲半径不小于电缆外径的8倍，有铠装或屏蔽的电缆应不小于电缆外径的15倍。适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等高温场合使用的氟塑料绝缘、氟塑料护套控制电缆。
三、高温控制电缆型号和组成
P1镀锡丝屏蔽、P2铜带屏蔽、P3铝/塑复合薄膜屏蔽、9钢丝编织铠装
举例：
铜芯氟塑料绝缘氟塑料护套铜丝屏蔽控制软电缆，移动敷设用，额定电压450/750V、19芯、1.5mm2表示为：
KFFRP-450/750V 19x1.5mm2
铜芯氟塑料绝缘氟塑料护套控制电缆，固定敷设用，额定电压450/750V、7芯、1.5mm2表示为：
KFF-450/750V 7x1.5mm2
四、高温控制电缆规格
型号 | 导体标称截面mm2 | ||||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | |
芯数 | |||||||
KFF KFFP | - | 2-19 | 2-12 | ||||
KFFP2 | - | 2-19 | 2-12 | ||||
KFFR | 2-19 | 2-12 | |||||
KFFRP | 2-19 | 2-12 | |||||
KFF9F | - | 2-19 | 2-12 | ||||
注：推荐的芯数系列为：2、3、4、5、7、8、10、12、14、16、19芯 | |||||||
五、高温控制电缆绝缘标称厚度
导体标称截面 mm2 | 绝缘标称厚度mm | 导体标称截面 mm2 | 绝缘标称厚度mm | ||
450/750V | 0.6/1Kv | 450/750V | 0.6/1Kv | ||
0.5,0.75 | 0.30 | 0.35 | 2.5 | 0.35 | 0.40 |
1 | 0.30 | 0.35 | 4 | 0.45 | 0.50 |
1.5 | 0.30 | 0.40 | 6 | 0.45 | 0.50 |
六、高温控制电缆护套标称厚度
挤包护套前假定外径d mm | 护套标称厚度 mm | 挤包护套前假定外径d mm | 护套标称厚度 mm |
d≤10 10＜d≤16 | 0.6 0.7 | 16＜d≤25 25＜d≤30 | 0.9 1.1 |
注：暂不考虑大直径氟塑料绝缘护套控制电缆 | |||
注: 高温控制电缆绝缘护套材料均为一次料：聚全氟乙丙烯、聚四氟乙烯（PFA、FEP、F46、teflon、氟塑料、铁氟龙）。产品具有耐高低温-65~200℃，-65~260℃、耐油、耐腐蚀、耐酸碱、耐老化性能。
