一、用途



用于量传活塞式压力计、检定校准数字压力计及其它压力仪表。满足JJG59-2022《活塞式压力计》检定规程的要求和JJG99-2022《砝码》国家级检定规程.满足公司现有的数字压力模块、高精度压力传感器、高量程压力传感器的校准需求.

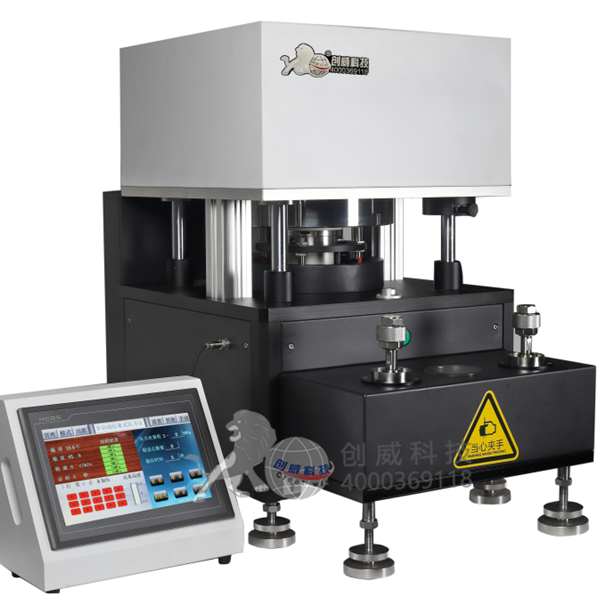

二、活塞压力计具体技术方案

 2.1 工作条件

（1）环境温度：（20±1）℃

（2）环境湿度：相对湿度不大于80%

（2）输入电源电压：AC 220V，频率：50HZ

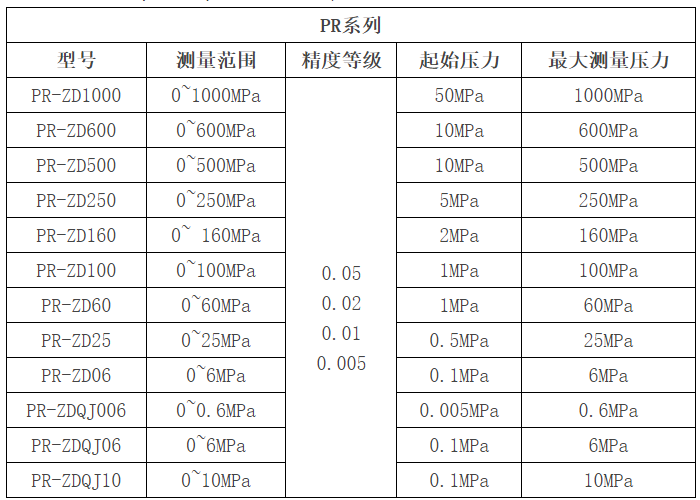

 2.2 技术规格

（1）技术指标

压力测量范围：（0-1000）MPa任意量程；

2）准确度等级：0.005级、0.01级、0.02级、0.05级

（3）工作介质：癸二酸二酯（癸二酸二异辛酯），20℃时其运动粘度20~25mm²/s，酸值不大于0.05mgKOH/g.

（4）活塞材料：碳化钨；砝码材料：无磁不锈钢

（5）压力输出接口为M20×1.5标准快速接头或根据客户要求定制。

三、技术特点

（1）操作方式：全自动控制、手动操作可切换

（2）全自动模式：PC控制一键式全自动操作（自动加压、加载砝码），人机交互友好，响应速率快，保证计量检测准确度；

（3）手动模式：手动加压、加码，人性化设计减轻操作强度.

（4）伺服系统控制压力源自动加压，通过高精度全自动活塞式压力计传感变送装置进行测量和控制，提供的自动恒定的系统压力，适合于各种压力表的自动校准及检定等.

（5）自动加压系统控制方式，使得系统压力在上升或下降时能连续变化，能严格反映出被检表的升程及回程误差.

（6）活塞防断杆结构，很大程度上解决了用户在使用过程中操作失误（例如：砝码磕碰等）导致活塞杆断裂的问题，让用户更放心的使用.

（7）油杯具有快速排油功能，可定期更换被污染的压力油.

（8）检测接表口具有排污功能，可定期排除因检测压力表带入的污物.

（9）镜面级砝码耐磨损、抗尘灰污染、易清洁，可长期保持重量精准恒定.

（10）设置砝码转动监控系统，实时报告砝码运转状态.

（11）配置具有形变系数校正等功能的压力计算软件，根据用户需求配置重力加速度等参数.

（12）具有压力量程范围内，整数压力点砝码全自动加载功能，以及标称精度条件下，任意小数压力点人工干预配载功能.

（13）整数压力点砝码质量全自动加载功能.

（14）压力≤60MPa的压力计，采用全二进制砝码质量配置方式。砝码质量呈二进制分布，并联加减码，只需6块砝码就能实现60MPa以内任意整数压力点砝码加载。当压力＞60MPa的压力计，采用二进制砝码质量和等质量砝码组合的砝码质量配置方式。二进制砝码质量和等质量砝码组合配置方式实现了大质量条件下最少砝码数量获得尽可能大的质量，例如250MPa压力计的砝码总数为9组，数量远远小于串联砝码的数量33组.

（15）砝码数量少，实现了快速加码响应速度，获得任意质量的平均加码速度2—10秒钟左右。减少砝码数量还方便了砝码和活塞系统送检。减少砝码数量也有效降低了砝码的磨损，提高了砝码精度保持性，检测数据也更稳定、可靠和精准.

（16）小数压力点砝码质量人工干预配置功能

（17）设置人工干预质量加载模式，根据用户需要，可人工干预加码过程，获得压力量程范围内标称精度条件下的任意小数压力点.

（18）以上砝码配置模式为用户产生任意压力标准值提供了可能.

（19）活塞系统模块化设计：方便安装、拆卸、保存和送检，活塞组件及专用砝码均配备专用送检航空箱，利于储存使用、送检、运输.

五、软件

1.可以选配摄像头自动识别数字表读数，实现全自动检定；

2.可以检定数字压力计、精密压力表、压力变送器；

3.支持编辑、储存活塞有效面积、砝码质量、形变系数修正、重力加速度、介质密度等参数信息；支持与活塞组件部分实施通讯，采集活塞系统工作状态（转速、悬浮状态）及环境数据信息（实验室温度、湿度），通过软件实时反馈活塞的工作动态以及稳定程度；

4.支持常用数据库数据储存；

5.可通过操作终端进行数据进行采集、存储、分析。

6.软件具有仪器故障自动判别、过载保护报警等功能，根据使用中出现的异常进行提示、警示、急停等指令判定；

7.通讯接口：RS232、RS485、USB

六、测试软件

1.设备使用说明书；

2.设备软件；

3.产品合格证；

4.出厂检验报告；

5.配套附件扩展；

6.省级及以上法定计量机构《检定证书》.

CWS2000 PR系列全自动活塞压力校准软件

一、概述：

CWS2000压力检定系统软件为我公司PR系列全自动活塞式压力计产品的配套软件，可进行数据采集、数据记录、二进制砝码值计算与修正，此套软件对于企事业单位计量管理工作有很大的促进作用。软件兼容我公司生产的所有压力仪表，软件运行环境为：Win7/10平台，简体中文操作界面；

1、完全符合国家计量检定规程要求。

2、方便快捷的操作方式。

3、丰富的检定设置信息。

4、可对多种压力仪表进行人机自动化的检定工作。

5、 可自动采集标准数据。

6、可根据规程对测量数据进行计算。

二、系统基本功能：

1、可以配置摄像头自动识别数字表读数，实现全自动检定数字压力计

2、 可以检定数字压力计、精密压力表、压力变送器。

3、支持编辑、储存活塞有效面积、砝码质量、形变系数修正、重力加速度、介质密度等参数信息；支持与活塞组件部分实施通讯，采集活塞系统工作状态（转速、悬浮状态）及环境数据信息（实验室温度、湿度），通过软件实时反馈活塞的工作动态以及稳定程度。

4、支持常用数据库数据储存。

三、系统特点：

1、系统具备自动控制功能，可以自动采集数据、自动检定。

2、采用Win7/10平台，具有网络功能，管理者可以在网上看见仪表的检定情况。

3、软件具有仪器故障自动判别、过载保护报警等功能，根据使用中出现的异常进行提示、警示、急停等指令判定。

4、 结果记录可追溯，史数据可以按设备、按送检号或按检定时间进行检索：可方便地查看某个仪表或送检号的检定情况，避免常规的对每块仪表建立检定记录本的繁琐工作。

四、系统组成：

1、硬件配置

   1) 计算机

   2) PR系列全自动活塞式压力计

   3) 打印机

2、软件配置

  1) 操作系统：正版Win7/10。

  2) 计量管理软件：管理送检号、仪表、标准设备、管理人员和检定人员。

  3) 数据库维护软件：建立、修改数据库。

  4) 检定软件：可数字压力计、检定变送器、指示表。

  5) 通迅接口软件：USB、RS232、RS485
