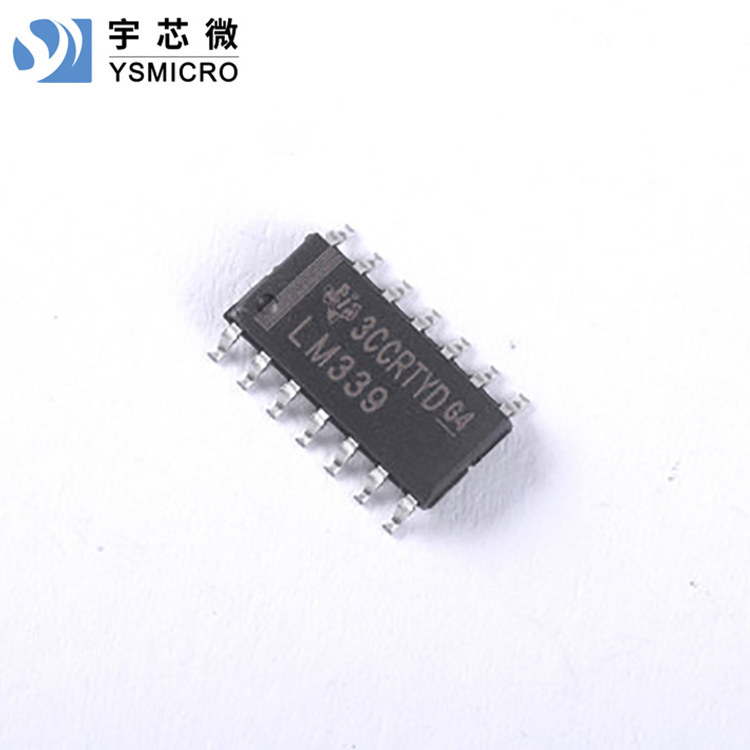

四路电压比较器 LM339的描述：
LM339是由四个独立的、高精度电压比较器组成的集成电路，失调电压低，zui大为2.0mV。它专为获得宽电压范围、单电源供电而设计，也可以用双电源供电；而且无论电源电压大小，电源消耗的电流很低。它还有一个特性：即使是单电源供电，比较器的共模输入电压范围接近地电平。
主要应用于限幅器、简单的模/数转换器、脉冲发生器、方波发生器、延时发生器、宽频压控振荡器、MOS时钟计时器、多频振荡器和高电平数字逻辑门电路。
四路电压比较器 LM339的优势：
高精度比较器
减少由于温漂引起的失调电压
可以单电源供电
输入共模电压范围宽
兼容逻辑电路
四路电压比较器 LM339的引脚配置图：
四路电压比较器 LM339的极限值：
除特殊说明外，TA=25℃
| 参数 | 符号 | 数值 | 单位 |
| 电源电压（单电源） | VCC | 36 | V |
| 电源电压（双电源） | ±18 | ||
| 差模输入电压 | VIDR | ±36 | |
| 共模输入电压 | VIN | -0.3~+36 | |
| 输入电流 | IIN | 50 | mA |
| 功耗 DIP封装 | PD | 1500 | mW |
| 功耗 SOP封装 | 830 | ||
| 工作温度 | TAMB | 0~70 | ℃ |
| 贮存温度 | TSTG | -65~+150 | |
| 结温 | TJ | +150 |
四路电压比较器 LM339的电特性：
| 参数 | 测试条件 | zui小值 | 典型值 | zui大值 | 单位 |
| 输入失调电压 VIO | 0℃≤Ta≤70℃ | 2 | 5 | mV | |
| 9 | |||||
| 输入失调电流 IIO | 0℃≤Ta≤70℃ | 5 | 50 | nA | |
| 150 | |||||
| 输入偏置电流 IIB | 0℃≤Ta≤70℃ | 25 | 250 | nA | |
| 400 | |||||
| 输入共模电压范围 VICR | 0℃≤Ta≤70℃ | 0 | VCC-1.5 | V | |
| 0 | VCC-2 | ||||
| 电源电流 LCC | RL=∞，VCC=15V | 0.8 | 2 | mA | |
| RL=∞，VCC=24V | 1 | 2.5 | |||
| 电压增益 GV | RL=15kΩ,VCC=15V | 50 | 200 | V/mV | |
| 大信号相应时间 TRES | VIN=TTL逻辑开关，VREF=1.4V,VRL=5V,RL=5.1kΩ | 300 | ns | ||
| 响应时间 TRES | VRL=5V,RL=5.1kΩ | 1.3 | us | ||
| 输出灌电流 ISINK | VIN(-)=1V,VIN(+)=0，VO≤1.5V | 6 | 16 | mA | |
| 输出饱和电压 VSAT | VIN(-)=1V,VIN(+)=0，ISINK≤4mA | 130 | 400 | mV | |
| VIN(-)=1V,VIN(+)=0，ISINK≤4mA,0℃≤Ta≤70℃ | 700 | ||||
| 输出漏电流 LOL | VIN(-)=0V,VIN(+)=1V，VO≤5V | 0.1 | nA | ||
| VIN(-)=0V,VIN(+)=1V，VO≤24V,0℃≤Ta≤70℃ | 1000 | ||||
| 输入差模电压 VID | 36 | V |
