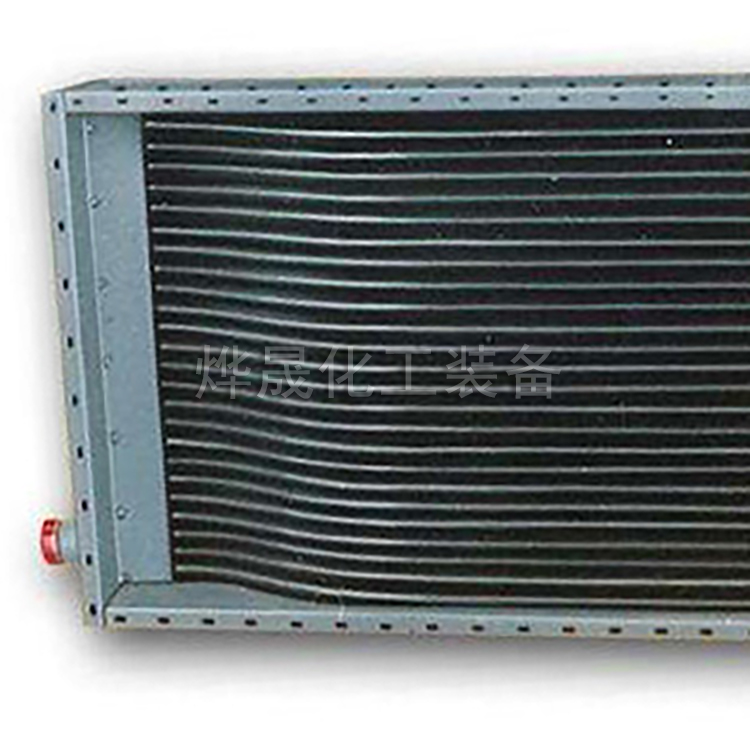

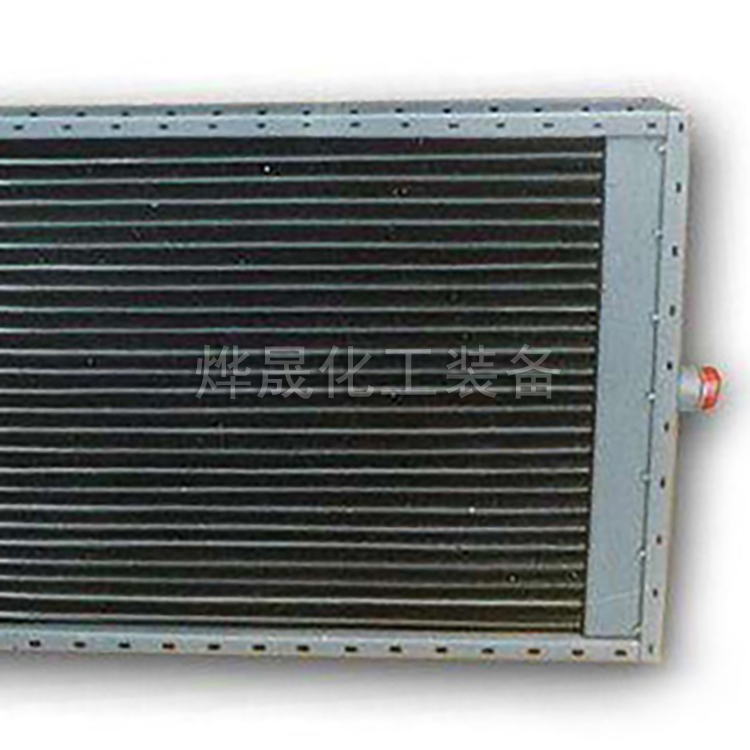

S型蒸汽加热器

概述
       S型蒸汽加热器（散热排管）是一种标准型号的散热排管，适用于蒸汽加热系统，囚其进出水接头分置于排管两侧，所以采用曲管来消除受热膨胀及其它原因所造成的应力。
       翅片管均用Φ16×lmm紫铜管绕制上10×0.2mm的皱折紫铜带而成，呈螺旋状，具有3.2mm-“R”，4.2mm-“M”，6.5mm-“T”三种不同的片距，“R”种片距，片距小而散热面积人具有大的散热量；“M”种片距，片距较大，散热量及空气阻力均较小；“T”种片距，片距大，适用于蒸汽压力较高而空气温升较低的情况。
       S型蒸汽加热器有各种不同表面管长、管数、排数及翅片片距的多种配合，计有大小规格七百六十五种。
       翅片管绕制完毕后均进行表面浸镀锡合金，以确保翅片与管子接触紧密，并达到美观防腐蚀的效果。
       翅片管与进气回水总管的连接，均采用铜焊，其它工艺细节，均严格要求，以确保散热器性能良好，经久耐用，安装方便，经济合算。

S型编号方法
       型号——排数（片距代号）——表面管数——表面管长（英寸）。
       如采用两排，片距为3.2mm，表面管数为21，管长为60英寸，则为S--2（R）—-21——60。

附注：
1、表中散热面积系2R--翅片数据，若为其它情况下则可用下列常数换算之：
       IR--翅片散热面积=2R--翅片散热面积×0.5
       2M--翅片散热面积=2R--翅片散热面积×0.77
       1M--翅儿散热面积=2R—翅片散热面积×0.385
       2T--翅片散热面积=2R翅片散热面积×0.54
       1T--翅片散热面积=2R--翅片散热面积×0.27
2、表中通风净截面积系根据种片距计算，若为其它片距，则可用下列常数换算之：
       M种片距通风净截面积=R种片距通风净截面积×1.015
       T种片距通风净截面积=R种片距通风净截面积×1.035
3、表中净重系IR--翅片和2R--翅片的排管重量，若为其它片距，则可用下列常数换算之：
       1M--翅片的排管净重=IR片距的排管净重× 0.94
       2M--翅片的排管净重=2R翅片的排管净重×0.92
       1T--翊片的排管净重=IR片距的排管净重× 0.85
       2T--翅片的排管净重=2R翅片的排管净重×0.78
