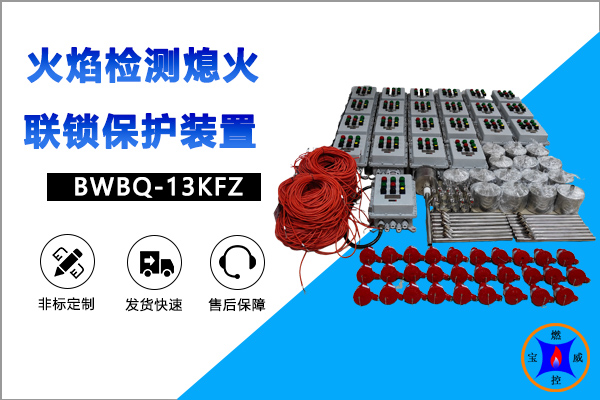

火焰检测熄火联锁保护装置

火焰检测熄火联锁保护装置的核心原理是实时监测火焰状态，一旦检测到火焰熄灭，立即触发预设的联锁动作，以切断燃料供应、防止燃料积聚引发安全事故。

该装置本质是一个 “监测 - 判断 - 执行” 的闭环控制系统，主要通过三个核心环节实现保护功能。

1. 火焰信号采集（监测环节）

此环节由火焰检测器完成，负责将火焰的物理存在转化为可识别的电信号。

装置会搭载特定类型的火焰检测器，常见的有电离式、紫外线（UV）光电式、红外线（IR）光电式等。

检测器持续监测燃烧器或炉膛内的火焰，若火焰存在，会输出稳定的检测信号（如离子电流、光电信号）；若火焰熄灭，信号会立即消失或降至设定的最低阈值以下。

2. 信号分析与逻辑判断（判断环节）

此环节由控制单元（如 PLC、专用控制器）完成，负责对采集到的信号进行处理和决策。

控制单元会对检测器传来的信号进行放大、滤波和比较。

将处理后的信号与预设的 “有火 / 无火” 阈值进行对比，判断当前火焰是否处于正常状态。

部分装置会设置 “延时判断” 功能，避免因火焰瞬间波动（如气流扰动导致的短暂灭火）引发误动作，延时时间通常可根据工况调整（如 1-3 秒）。

3. 联锁动作执行（执行环节）

此环节由执行机构完成，负责将控制单元的决策转化为实际的安全操作。

当控制单元判定 “火焰熄灭” 后，会立即向执行机构发送指令。

执行机构接到指令后，迅速动作，核心动作包括切断燃料供应（如关闭燃料阀），部分场景下还会联动开启吹扫装置（用惰性气体或空气清除炉膛内残留燃料）、触发声光报警等。

待故障排除、人工确认安全后，需通过复位操作才能解除联锁，重新启动燃烧系统。

核心组件与功能

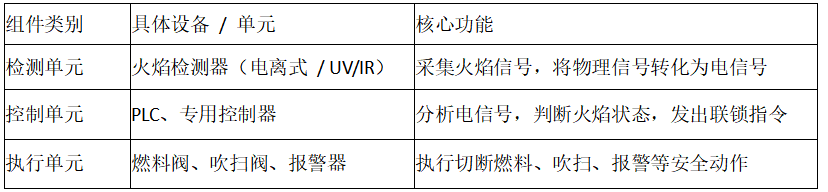

装置的稳定运行依赖于各组件的协同工作，关键组件及其功能如下表所示：
