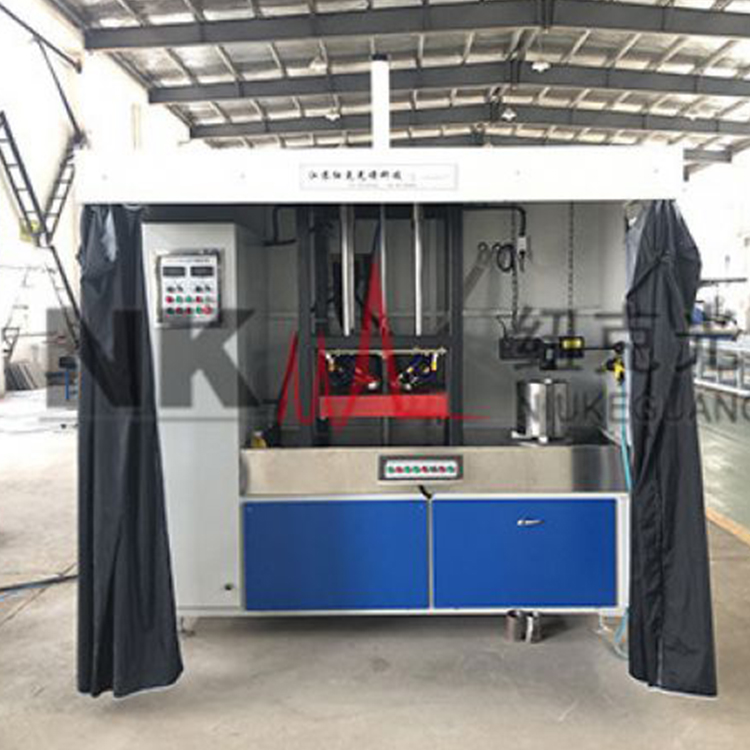

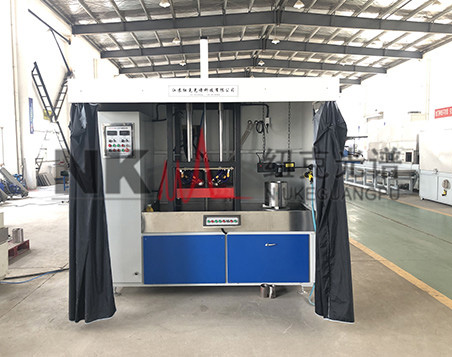

CJW-4000型立式荧光磁粉探伤机为机电-一体式， 主要用于湿式磁粉法检查工件零件外表面、端面及其近表面任意方向的裂纹缺陷。该设备由电气控制系统、磁化电源系统、辅助操作系统、周纵向磁化机构、输送转动机构、磁悬液喷淋循环系统、暗房荧光观察系统、退磁系统等几大部分组成。

设备的周向磁化采用上下中心导体方法，纵向磁化采用单线圈外加磁场方法，一次性复合磁化，检查工件表面及其近表面的各种裂纹、细微缺陷。交流磁化电流均带断电相位控制，既适合连续法，又可进行剩磁法探伤检测。

设备的控制电路采用可编程序控制器系列产品(简称PLC)集中控制，具有手动控制和自动控制功能，手动控制时可进行设备的每个功能动作的单步手动操作控制。自动控制时设备自动执行PLC内部自动程序，实现工件输送、夹紧、喷淋、复合磁化、手动转动、荧光观察、退磁、松开、工件返回等一系列动作的半自动化。自动程序连续执行，循环往复。如需要立即结束，按动复位按钮开关，自动程序立即结束，回到初试状态。

主电路采用可控硅无级调压技术，设备的周、纵向磁化电流实现无级可调。设备采用专用数字显示表，准确度高，全部模块化设计，安全可靠，操作维护及其方便。
