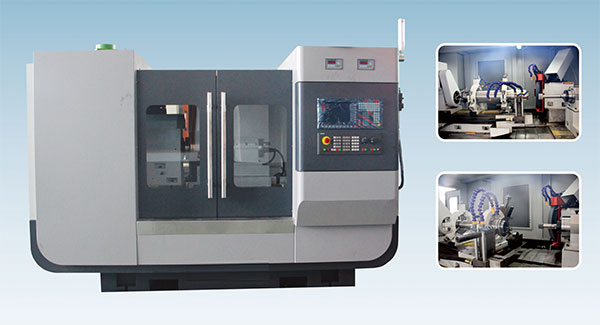

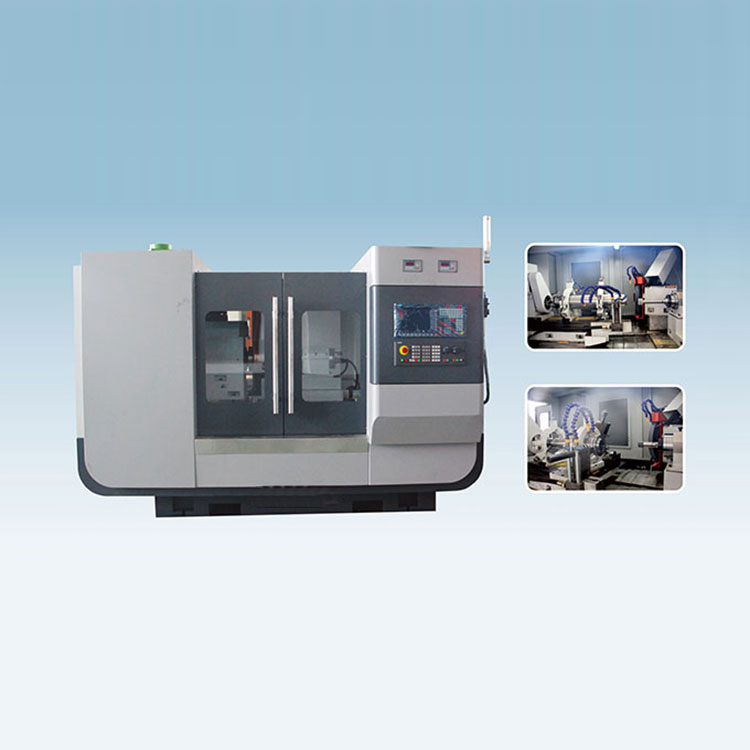

主要用途及总体结构：

1、本机床为三轴(X工件横向进给、Z1、Z2砂轮纵向运动)二联动套筒及主轴专用数控磨床，主要用于磨削各类主轴及套筒 的内孔、内锥孔、内端面、外圆、外锥面、外端面。磨削循环均自动完成(具有自动进刀、退刀、粗磨、精磨；自动修正 砂轮、自动补偿等功能)。

2、机床采用工件横向进给，工作台(砂轮架)纵向运动的结构方式，工件进给及砂轮架运动导轨均为滚动直线导轨，均由伺 服电机驱动滚珠丝杠运动，工件主轴及砂轮主轴旋转速度均由变频器控制，实现无级调速。工件夹紧采用卡盘+中心架或双 中心架+牵引的夹持方式，同时可以根据用户工件的特殊性配置其它相匹配的夹具。

3、机床为全封闭防护罩壳，前置回转式操作箱、后置背包式电器柜。

序号名称技术参数1磨削内孔（内锥孔）直径范围20-200 ( mm )2磨削内孔（内锥孔）长度200 ( mm )3磨削外圆（外锥）直径300 ( mm )4夹持工件长度1200 ( mm )5工件电机功率2.2 ( KW )6X轴伺服电机功率20 ( NM )7Z1、Z2轴伺服电机功率11 ( NM )8砂轮1电机功率4 (KW)9砂轮2电机功率22 ( KW )10砂轮1电机转速0—2800 (r/min)无级调速11砂轮2电机转速0—24000 (r/min) 无级调速12工件转速0—500 (r/min)无级调速13X、Z1、Z2轴定位精度5 ( um )14X、Z1、Z2轴重复定位精度550（mm）15X轴行程2（μm）16Z1、Z2轴行程450 ( mm )17X轴运动速度28( KW )18Z1、Z2轴运动速度10 ( m/min)19机床外形尺寸4800×2800×2700 ( mm )20机床重量8200 ( KG )加工精度1内孔、外圆圆度2 ( um )2内孔、外圆圆柱度3 ( um )3内、外圆同心度3 ( um )4内孔、外圆、端面表面粗糙度Ra0.4 ( um )5内孔、外圆与端面垂直度4 ( um )
