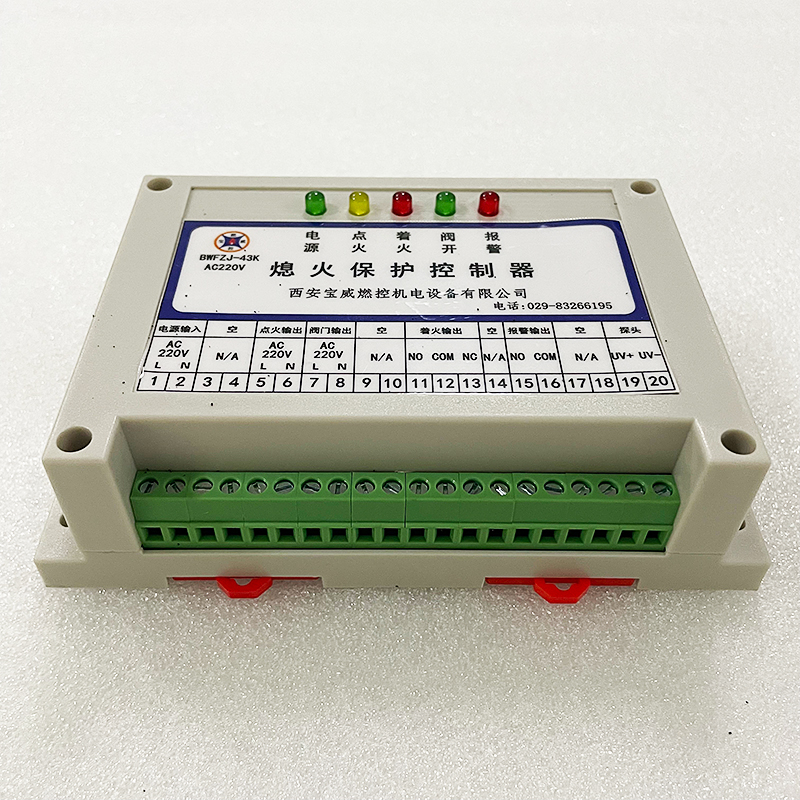

BWFZJ-43K DC24V/AC220V熄火保护控制器 是根据石化、治金、煤化工、陶瓷等行业的需要，专门设计、开发的一种火焰检测器。该产品，具有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油窑炉及火炬的火焰检测。

一、工作原理：

BWFZJ-43K DC24V/AC220V熄火保护控制器采用高灵敏度的进口紫外光电管，此紫外光电管有灵敏度高、响应速度快和应用线路简单等特点，而且只对火焰燃烧时产生的185~260nm狭窄范围内的紫外线进行响应,而对其它频谱范围的紫外线不敏感,利用它可以对火焰燃烧中的紫外线进行检测，以此来判断有无火焰及火焰强度。因此，该检测器只对火焰燃烧产生的紫外线敏感，对日光和炉膛高温辐射无反应，抗干扰性强。

二、功能概述：

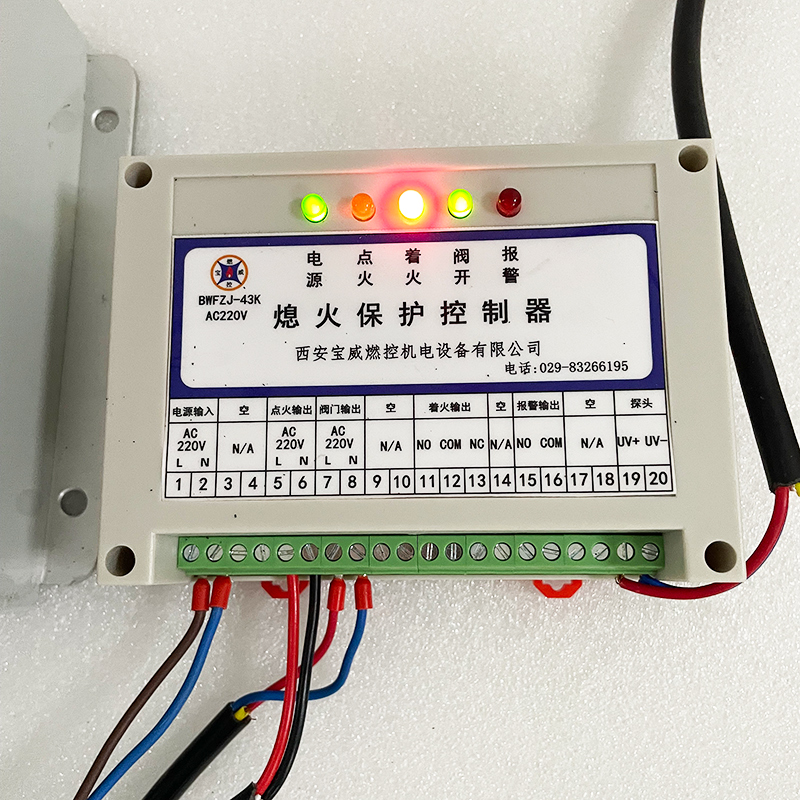

    接通电源，电源指示灯（红色）亮,同时点火指示灯(绿色）亮点火器开始点火8秒钟，阀开指示灯（绿色）亮燃料阀同时打开，（预留8秒钟点火时间，燃料阀保持打开至8秒点火时间结束，点火时间结束后，燃料阀则根据实际火焰信号来实现燃料阀的开关，比如有火保持打开，无火关闭。）火焰监测系统开始运行，如果检测到有火则着火指示灯(红色)亮。反之，如果检测到无火或火焰熄灭，自动连锁关闭燃料电磁阀，熄火报警灯(红色）持续闪烁警示，提示操作人员火焰熄灭。操作人员到位后可断开熄火保护控制器电源，则熄火保护控制器停止工作。当操作人员排除故障后，方可重新接通电源运行。
