8002B的概述：

        8002B 是一款 AB 类，单声道带关断模式，桥式音频功率放大器。在输入 1KHz,5V 工作电式音频功率放大器。在输入 1KHz,5V 工作电THD<10%)，2W,(4Ω负载，THD<1%); 音频范围内总谐波失真噪音小于 1%（20Hz·20KHz）8002B 应用电路简单，只需要少数外围器件，就能提供高品质的输出功率。8002B 输出不需要外接耦合电容或上举电容、缓冲网络、反馈电阻。

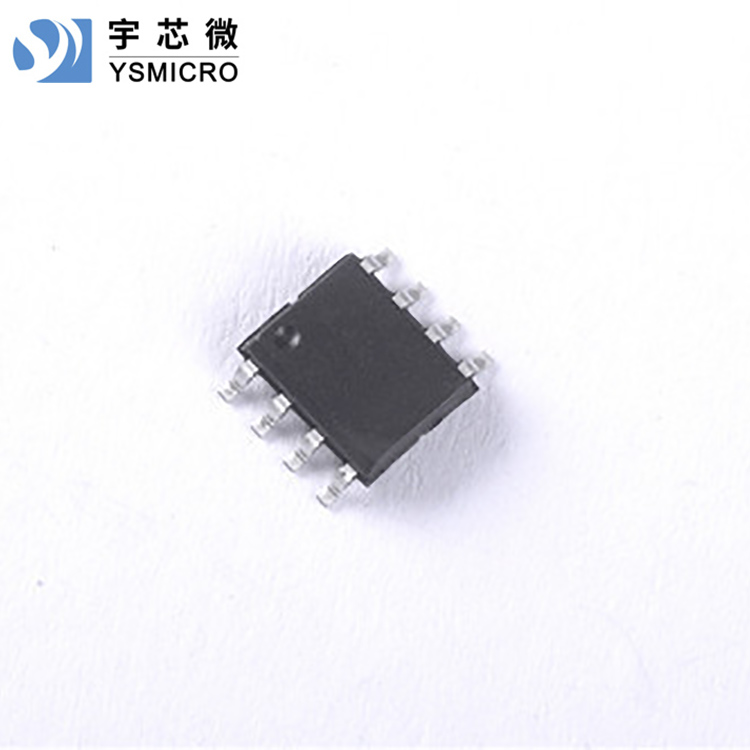

        8002B 采样 SOP 封装，特别适用于低功耗、小体积的便携式系统。8002B 可以通过控制进入休眠模式，从而减少功耗：8002B 内部有过热自动关断保护机制。8002B 工作稳定,并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。是一款深受市场欢迎，用户认可度高的典型芯片。

8002B的应用领域：

• 个人电脑

• 便携式消费类电子产品

• 无源扬声器

• 玩具及游戏机


8002B的芯片功能主要特性：

• 输出功率高（4Ω,1KHz 频率），THD+N<10%,(3w);THD+N<1%,(2W) .

• 掉电模式漏电流小：25µA（典型）

• 采样 SOP8 封装

• 外部增益可调

• 宽工作电压范围 2 V-6.5V

• 不需驱动输出耦合电容、自举电容和缓冲网络

• 单位增益稳定

• 5V输入，关断电压 ，开启电压1.2V

8002B的内部原理框图：

8002B的典型应用图：
