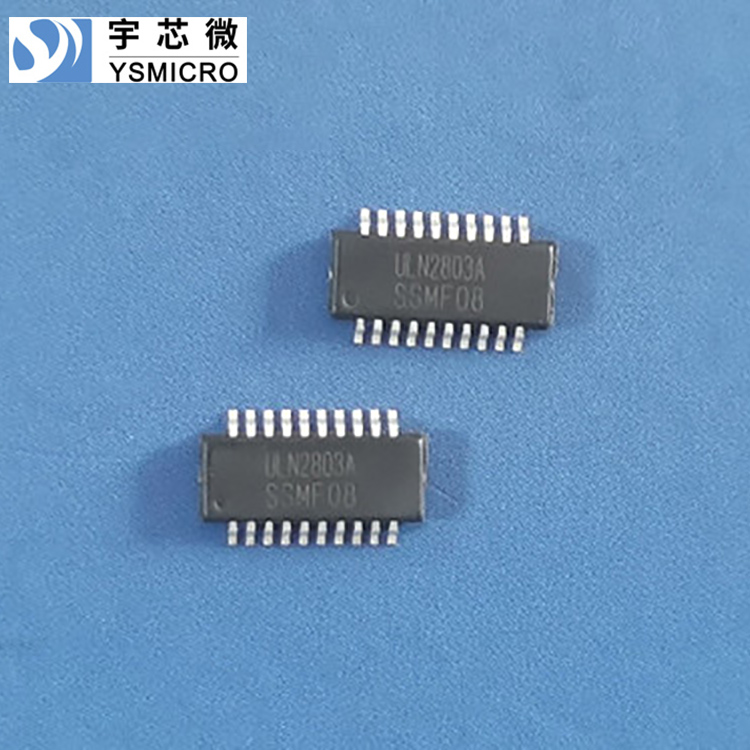

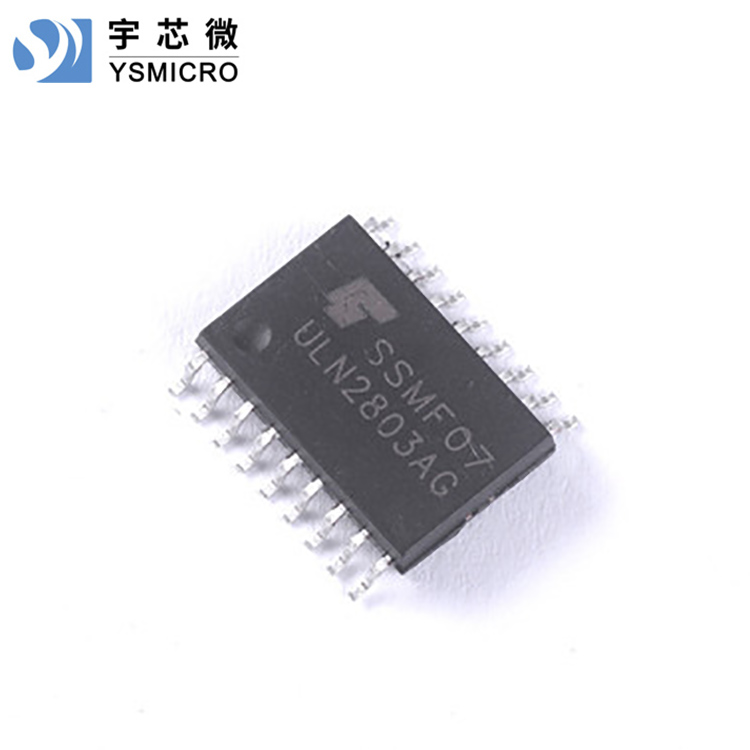

高电流达林顿管 ULN2803AG的特点：
250mA额定集电极电流(单个输出)
工作电压(MAX)：50V
输入和各种逻辑类型兼容
高电流达林顿管 ULN2803AG的应用：
继电器驱动器
字锤驱动器
灯驱动器
逻辑驱动器
高电流达林顿管 ULN2803AG的极限值：
除非有特殊要求，TA=25℃
| 参数 | 符号 | 数值 | 单位 |
| 集电极和发射极之间的电压 | VCE | 50 | V |
| 输入电压 | VI | 30 | |
| 集电极电流峰值 | IC | 250 | mA |
| 总的发射端电流 | IOK | 1500 | |
| 工作温度 | Topr | -20~+85 | ℃ |
| 贮存温度 | Tstg | -65~+150 |
高电流达林顿管 ULN2803AG的电气特性：
除非有特殊要求，TA=25℃
| 参数 | 条件 | zui小值 | 典型值 | zui大值 | 单位 |
| VI(ON)输入电压 | VCE=2V,IC=200mA | 2.4 | V | ||
| VCE=2V,IC=250mA | 2.7 | ||||
| VCE=2V,IC=300mA | 3 | ||||
| VCE(SAT)集电极-发射极饱和电压 | II=250uA,IC=100mA | 0.9 | 1.1 | ||
| II=350uA,IC=200mA | 1 | 1.3 | |||
| II=500uA,IC=350mA | 1.2 | 1.6 | |||
| ICEX集电极切断电流 | VCE=50V,II=0 | 50 | uA | ||
| VCE=50V,II=0,Tamb=70℃ | 100 | ||||
| VF前进钳位电压 | IF=350mA | 1.7 | 2 | V | |
| II(OFF)关闭状态输出电流 | VCE=50V,IC=500mA,Tamb=70℃ | 50 | 65 | uA | |
| II输入电流 | VI=3.85V | 0.95 | 1.35 | mA | |
| IR反向钳位电流 | VR=50V | 50 | uA | ||
| VR=50V,Tamb=70℃ | 100 | ||||
| CI输入电容 | VI=0,f=MHz | 15 | 25 | pF |
