堰门主要由电动驱动装置、连接杆、圆锥齿轮减速器、机座、螺杆、堰门本体（铜合金密封）护罩等部件组成。

电动堰门≥1800时采用双吊点垂直升降。

 1、主要结构

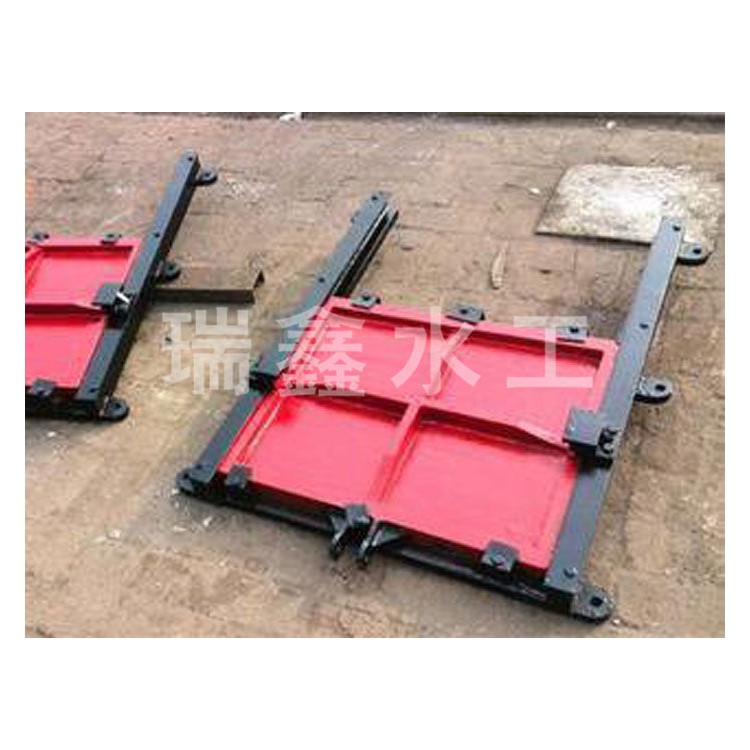

(1) 门框由优 质铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的滑轨。

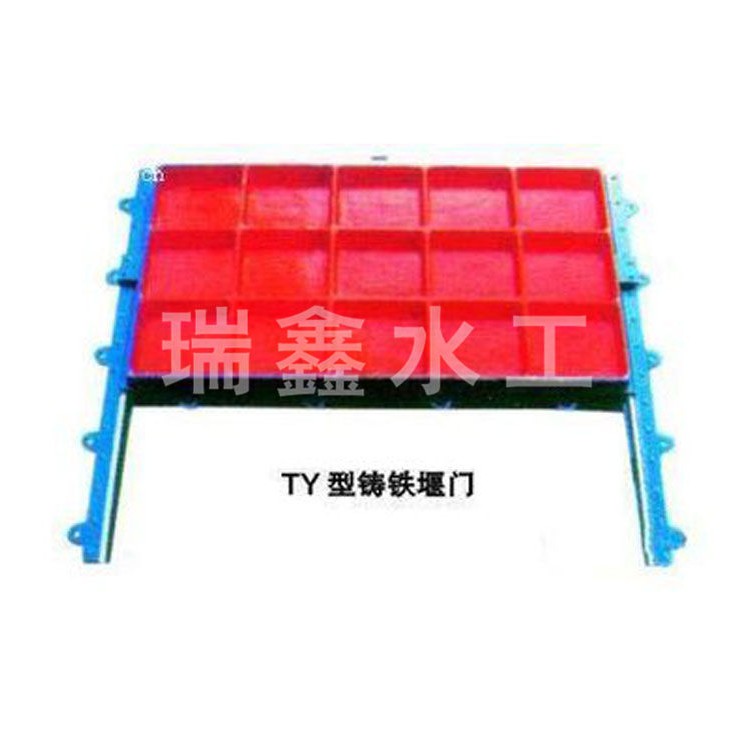

门体为优 质铸铁整体铸造的方形平板，并在迎水面自带“＃”字形的加强筋，加强筋的间距为250-350mm之间。门体平面精加工。门体两侧精加工与门框侧槽配合，形成上下滑轨。堰板具有足够的强度以承受水压力，门板升降灵活。吊耳与门体整体浇铸，吊耳的销轴孔用镗床加工。

(2) 密封座采用铜合金（厚度不小于8mm）制造，所有安装用的紧固体均为不锈钢0Cr19Ni9（304）。

(3)楔块：为达到堰门的止水效果，堰门两侧设置楔块，楔块用铸铁制成。

⑷螺杆设计满足堰门升降的需要，具备足够的强度和稳定性，无弯曲和变形。丝杆由不锈钢420圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，堰门处于关闭位置时，螺纹超出启闭机50mm。

(5)双吊点电动驱动装置通过传动轴与两端的圆锥齿轮减速箱（位于启闭机座上）联结，由圆锥齿轮减速箱同步驱动二螺杆带动堰门升降。电机转速不大于1500r/min，电源供给为380V，50Hz，3相。防护等级IP65，驱动装置选用AUMA、Rotork、SIPOS等国际知名品牌产品，润滑充分，并设有行程控制开关及过力矩保护装置。电动驱动装置的控制装置与机械机构合为一体。

调节堰门有现场开度指示，同时有4~20mA的信号输出至PLC，同时接收PLC对堰门的开度自动控制功能。

 2、工作原理

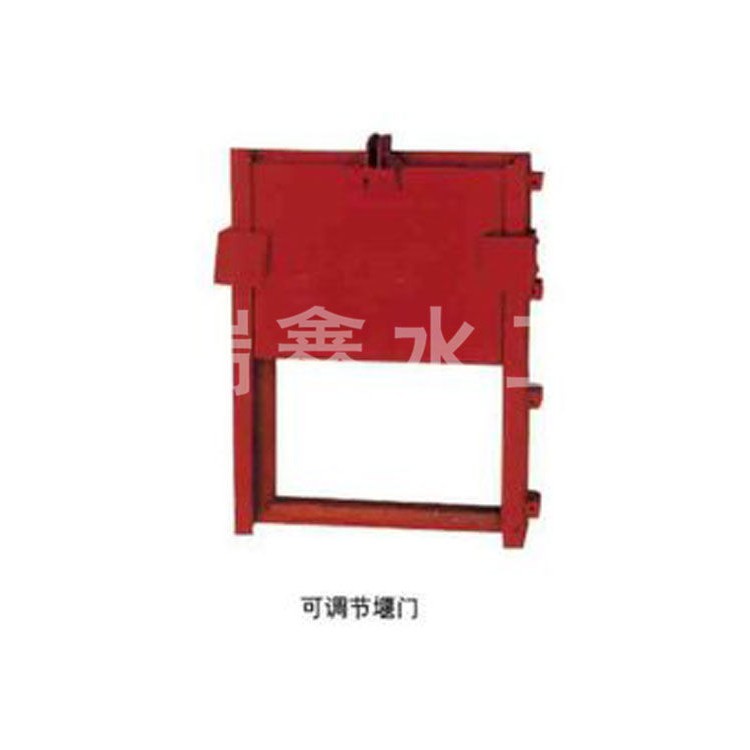

堰门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动堰门上下运行，从而达到调节或疏通水流作用可调节堰门

结构特点

本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。 本闸门具有结构简单，密封性好、耐磨性强、操作简单、安装方便、使用寿命长，品齐全、适应性广等特点。
