雅马哈3D-AOI-YSi-V 高端混合型光学式外观检查装置特点
1台设备可同时配备2维检查、3维检查、4方向倾斜图像检查功能，检查能力较以往提高2倍以上
2D 高速、高分辨率2维检查

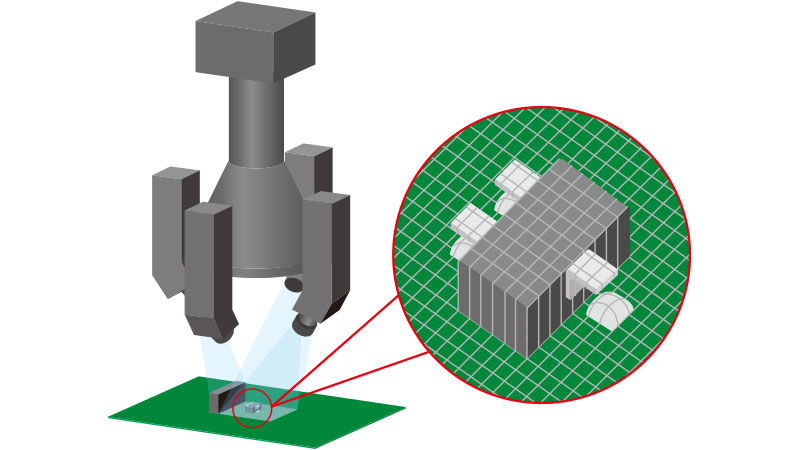

3D 高度、倾斜面3维检查(选配)
4D 4方向斜视相机(选配)
雅马哈3D-AOI-YSi-V 高端混合型光学式外观检查基本规格
| YSi-V | ||||||
|---|---|---|---|---|---|---|
| 对象基板 | L610×W560 ～ L50×W50（单轨机型） ※支持L750mm超长基板（选配） | |||||
| 相机像素 | 1200万画素 | 500万像素 | ||||
| 类型 | 12M TypeHS2 | 12M TypeS | 12M TypeDF | 5M | ||
| 分辨率 | 12µm | 7µm | 12µm | 7µm | 12µm | 18µm |
| 检查对象 | 刚贴装后的元件状态、固化后的锡膏及元件的状态 | |||||
| 电源规格 | 3相 200/208/220/240/380/400/416V ±10% 50/60Hz | |||||
| 供给气源 | 0.45MPa以上、清洁干燥状态 | |||||
| 外形尺寸(突起部除外) | L1,252mm×W1,498mm×H1,550mm | |||||
| 主体重量 | 约 1,300kg | |||||
规格、外观如有变动，恕不另行通知。

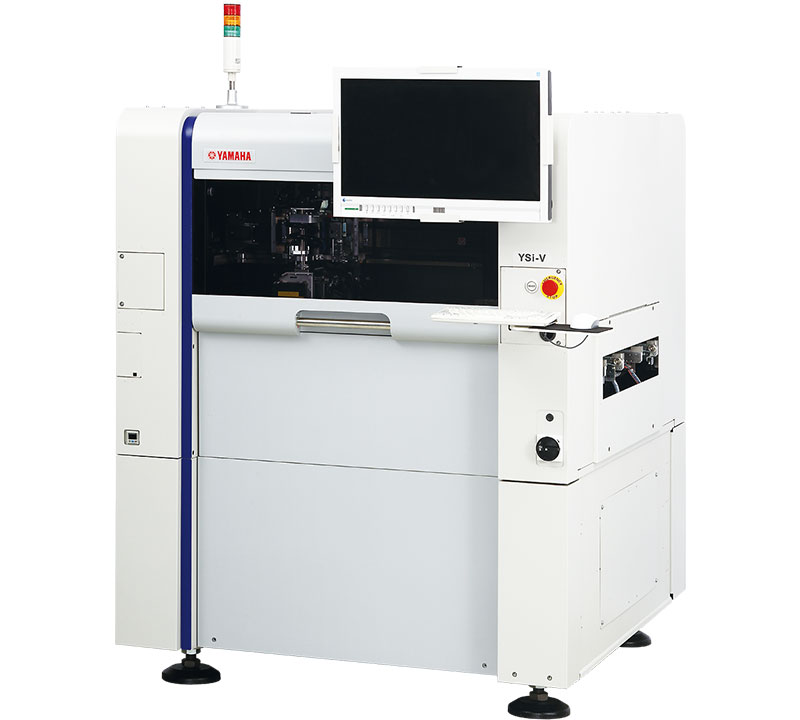

雅马哈3D-AOI-YSi-V 高端混合型光学式外观检查图片
