YY-8型多功能数据采集仪

YY-8型多功能数据采集仪

YY-8型多功能数据采集仪是本厂推出的完整岩石或土的直剪试验、岩石结构面，软岩或碎石的直剪试验专用数字采集仪表。它采用当前国际上先进的高性能电路器件设计，运用先进的表面安装（SMT）技术生产，具有精度高、低漂移、抗干扰能力强、性能可靠等特点。

1.1   特性与功能

1. 采用具有高抗干扰能力、高集成度、高性能、低功耗单片机作采集仪的控制核心。

2. 采用24位高精度放大器，灵敏度和稳定性能好。

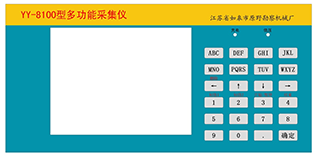

3. 采用320*240点阵反射式液晶显示器，窗口面积120*90mm²,能够同时显示4个通道的测量值，曲线图。

4. 所有参数均可通过面板按键输入，贮存在具有断电保护功能的存储器内，永久保存。

5. 具有剪力、位移曲线显示功能。

6. 采样速度为100Hz。

7. 设有USB接口，可连接U盘，以EXCL形式贮存试验数据，U盘上的数据资料可以在通用微机上直接读出，存取数据十分方便。

8. 可以通过USB接口与通用微机连机使用（选配）。

1.2   技术规格

1. 显 示 器：320*240点阵反射式液晶显示器

2. 指 示 灯：充电、低压指示

3. 正 负 值：用“－”号表示负值

4. 显示量程：－99.99～99.99MPa（mm）

5. USB接口：设有一个U盘接口

             设有一个USB通讯接口

6. 机内电源：

1800mAh镍氢电池5节

7. 外接电源：

    a. 交流：本公司提供的12V、1.5A交流适配器

    b. 直流：12V固体蓄电池(自备)

8. 功    耗：

    a. 使用机内电池：约1.2W

    b. 使用外接电源：约15W

9. 可配传感器：所有电阻应变式传感器

10. 电桥电压：DC　5V　最大电流300mA

11. A/D转换分辨率：±1／20000

12. 仪表测量系统线性误差：≤±0.3%

13. 采样速度：100Hz

14. 单次试验最大采样次数：65504次

15. 最多存贮试验数：260个

16. 采样通道数：4

17. 压力传感器量程0－100MPa，分辨率0.01MPa

18. 位移传感器量程0－100mm，分辨率0.01mm

19. 工作温度：0℃～40℃

20. 主机体积：246mm*296mm*146mm

21. 主机质量：1.8kg
