过电压保护器原理及结构特点介绍

过电压保护器原理

过电压保护器工作原理：FR为氧化锌非线性电阻，CG为放电间隙，由于采用对称结构，因此无论是相间还是相对地，都有相同的过电压保护倍数。

过电压保护器一共有四个保护单元，其中三个接入系统的A、B、C三相，另一个接地。

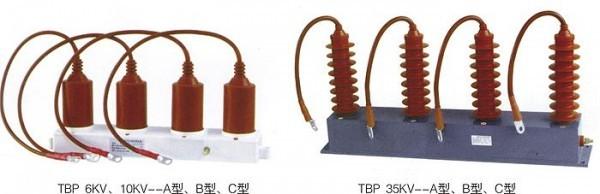

131型过电压保护器为三立柱式，因此三立柱可任意在A、B、C三相之间调换安装，接地相必须接地安装。

过电压保护器结构特点

三相组合式过电压保护器过电压保护器与传统的避雷器以及其它同类产品相比，有不可比拟的特点：

1.采用氧化锌非线性电阻和放电间隙串联的结构，使两者互为保护;放电间隙使氧化锌非线性电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波，放电间隙不再承担灭弧任务，提高了产品的使用寿命，在操作过电压下，动作寿命可达105次;

2.电压冲击系数为1，在各种电压波形下，放电值均相等，不受操作过电压类型影响，过电压保护值准确，保护性能优良;

3.采用四星形接法，可将相间过电压大大降低，与常规避雷器相比，相间过电压降低了60～70%，保护的可靠性大为提高;

4.采用硅橡胶外套和高压电缆外引结构的过电压保护器，除具有瓷绝缘外套的电气性能外，还具有易安装、密封性强、体积小、耐震(振)动等优点，可直接安装在开关柜的手车底盘上或互感器室内;

5.使用环境温度为-40℃～+60℃，海拔高度小于2000m，(高于2000m，在订货时请注明);

6.在系统发生间歇性弧光接地过电压及铁磁谐振过电压，若其能量小于2ms.400A方波冲击能量时，过电压保护器可以起到保护作用。
