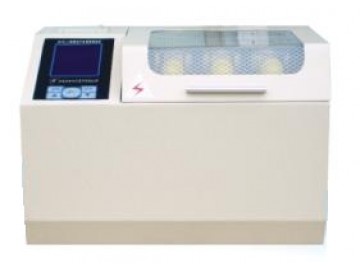

击穿电压试验仪

本标准参照采用国际标准IEC 897(1987)《绝缘液体雷电冲击击穿电压测定法》 制订的。

1 主题内容与适用范围

    本标准规定了两个试验方法，即方法A和方法B，用来评定绝缘液体在不对 称电场中经受标准雷电冲击的电气强度。

    方法A——步进试验法：用来提供在特定条件下，绝缘液体雷电冲击击穿电压 的估计值。

    方法B——序贯试验法：这是一种统计试验法，用来检验绝缘液体在某一给定 的雷电冲击电压作用下的击穿概率的假设。

    本标准适应于使用过的和未使用过的绝缘液体。被试绝缘液体在40℃时的粘 度应低于700mm2/s。

    两种方法均可使用正、负两种极性的冲击。但用于判断化学组份对绝缘液体雷 电冲击击穿电压的影响时，用负极性冲击为宜。

    此两种方法主要用于建立评定绝缘液体雷电冲击击穿电压的标准程序。它们均 可用来判断绝缘液体的耐雷电冲击特性和由于生产工艺改进、组份发生变化或油源 不同时，雷电冲击击穿电压值的变化。

2 引用标准

    GB 311.1～311.6 高压输变电设备的绝缘配合

    GB 7597 电力用油(变压器油、汽轮机油)取样方法

3 意义

3.1 在电气设备中使用的绝缘液体，运行中可能要承受叠加于工频电压之上的瞬态 操作电压或雷电冲击电压的作用。

    这样的瞬态电压无论是单向的还是振荡的，其结果必将是一个正极性或负极性 的瞬态电压作用过程。因此，应该知道绝缘液体在这些条件下的特性。

    然而，在试油杯中用针-球电极进行实验，要得到冲击击穿电压与实际绝缘系 统中绝缘液体的击穿性能之间的关系，还需要做更多的工作。

3.2 绝缘液体的冲击击穿是一个至今尚未弄清的复杂现象。概而言之，击穿需要激 发和预击穿扰动的传播(流柱)。

    由于击穿电压取决于电压波形、电压作用时间和电场分布等因素，因此，为得 到有可比性的结果。所有这些因素都要有明确规定并要严格控制。尽管如此，其结 果仍可能产生较大的分散性，可认为这种分散性与预击穿机理的随机性有关。
