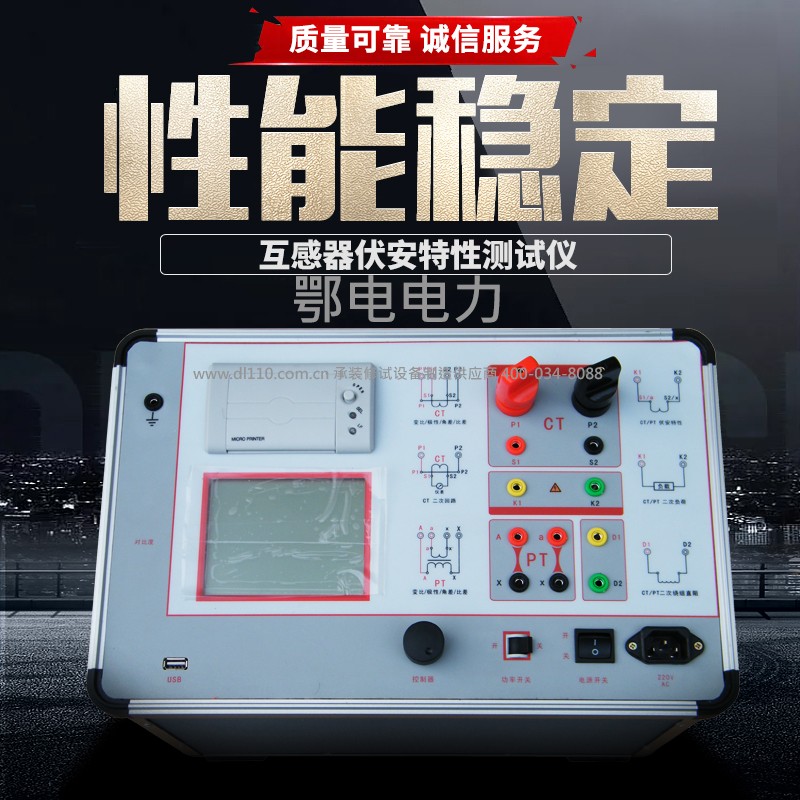

互感器综合特性测试仪

名称：PT伏安特性综合测试仪、PT伏安特性测试仪、电压互感器伏安特性测试仪

ED2000电压互感器伏安特性测试仪又称PT伏安特性综合测试仪及PT伏安特性测试仪，电压互感器PT伏安特性综合测试仪是一款采用变频技术全自动化的PT、CT特性测试测试仪，电压互感器PT伏安特性综合测试仪针对CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比、比差等结果参数。

ED2000伏安特性综合测试仪是鼎升电力研发中心研发生产的一款支持检测CT、PT（保护类、测量类、TP 类）稳态和瞬时等参数，采用变频技术的全自动化互感器综合测试仪。

       该PT伏安特性综合测试仪适用于电力检修部门，互感器生产厂家以及国家电力检验单位，ED2000伏安特性综合测试仪针对CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比、比差等结果参数，自带储存、打印功能，可通过标准接口上传至pc进行读取和生产word报告。

仪器别名

PT伏安特性综合测试仪、互感器伏安特性综合测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、CTPT特性综合测试仪、PT伏安特性综合测试仪

仪器功能

1、该PT伏安特性综合测试仪支持检测CT和PT（保护类、测量类、TP 类）稳态和瞬时等参数

2、该PT伏安特性综合测试仪满足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等规程要求

3、采用先进的电源技术，励磁电压高达30KV

4、无需外接其它辅助设备，单机即可完成所有检测项目

5、测试简单方便，一键完成CT 直阻、励磁、变比和极性测试，而且除了负荷测试外，CT 其他各项测试都是采用同一种接线方式

6、自带微型快速打印机、可直接现场打印测试结果

7、该PT伏安特性综合测试仪采用智能控制器，操作简单

8、大屏幕液晶，图形化显示接口

9、该PT伏安特性综合测试仪按规程自动给出（励磁）拐点值

10、自动给出5%和10%误差曲线

11、可保存3000组测试资料，掉电后不丢失

12、支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告

13、该PT伏安特性综合测试仪小巧轻便＜10Kg，非常利于现场测试

技术参数

ED2000变频互感器测试仪参数请以产品使用说明书或合同为准，如果您发现技术参数信

测试仪型号 ED2000

测试仪名称 变频互感器综合测试仪、PT伏安特性综合测试仪、PT伏安特性测试仪、互感器伏安特性测试仪

工作电源 AC220V±10% 、50Hz

设备输出 0～220Vrms， 5Arms（20A峰值）

励磁测量精度 ≤0.5%（0.2%*读数+0.3%*量程）

二次绕组电阻测量 范围:0.1～300Ω

精度:≤1%（0.2%*读数+0.3%*量程）

二次实际负荷测量 范围： 5VA～1000VA

精度： ≤0.5%（0.2%*读数+0.3%*量程）±0.1VA

相位测量（角差） 精度： 1KV～500KV

分辨率： 0.01min

CT变比测量 范围： 1-10000

精度： ≤0.05%

PT变比测量 范围： 1-10000

精度： ≤0.5%

工作环境 温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m

尺寸、重量 尺寸：410mm × 250mm × 300mm ， 重量：≤10Kg
