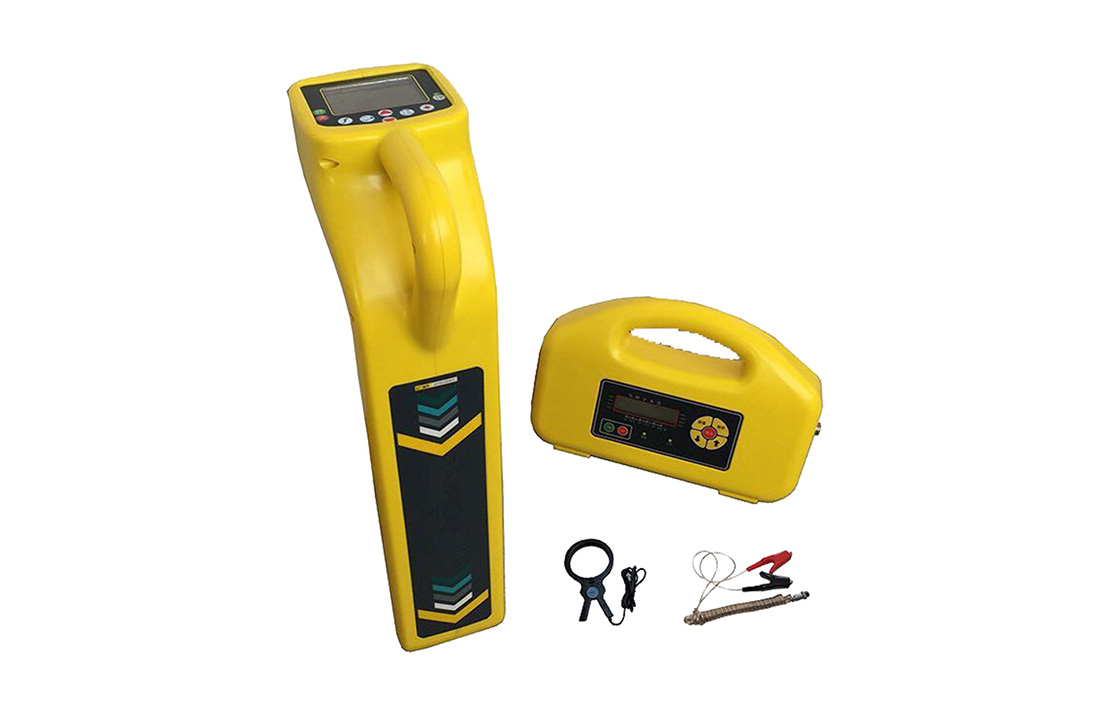

管线检测仪

管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必需。

（一）功能多

1、 发射机功能: 具有感应法、直接法和夹钳法三种信号施加模式，适合不同场合需要。

2、 接收机功能: 用于对地下电缆的位置、走向、埋深及电流测量。

3、左右定位箭头指示目标管线位置，定位快速、精.确；前后箭头和dB值指示防腐层破损点的位置及大小。

4、具有背光功能，适合夜间抢险使用。

5、用于埋地电缆故障点精.确定位。

6、电流测量：测量发射机施加到被测管线上的电流。

7、万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率。在电缆故障查找前后测试电缆的通断性和绝缘质量。

8、外置感应式夹钳：适合检测电缆时无法直连施加信号的场所。

(二)定位精度高 :

多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式)，可相互验证，确保管线定位的精.确度。

1、极.大值法: 可用峰值模式、宽峰模式、峰值箭头模式测定水平分量或水平梯度的变化, 据其大值的位置来定位;

2、极.小值法: 用谷值模式, 通过测定垂直分量的变化, 据其小值的位置来定位。

(三)测深方法多:

具有多种测深方法可任意可选,并可相互验证。

1、双水平线圈直读法；

2、单水平线圈80%法、50%法;

3、45度法。

(四)抗干扰性强

1、观测参数多: 既可测水平分量、垂直分量又可测水平梯度。

2、发射功率大: 发射机输出功率达10W且连续可调,根据需要任意选择。

3、工作频率多:

发射机频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。

接收机频率：无线电、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。

根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。

(五)操作简便

1、直观: 采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。

2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号达到佳，测深完毕自动恢复到测深前的工作模式。

(六)连续工作时间长, 使用成本低

发射机配备了大容量锂电池组, 一次充电, 可满足外业探测一个工作日供电需要, 并可循环使用,大大降低了检测成本。

（七）发射机交直流两用

正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。如果在使用过程中，发射机电池电量不足了，但检测任务又没有完成，则可以直接外接专用的电源适配器，仪器即可正常使用，而不必等仪器充足电再使用。
