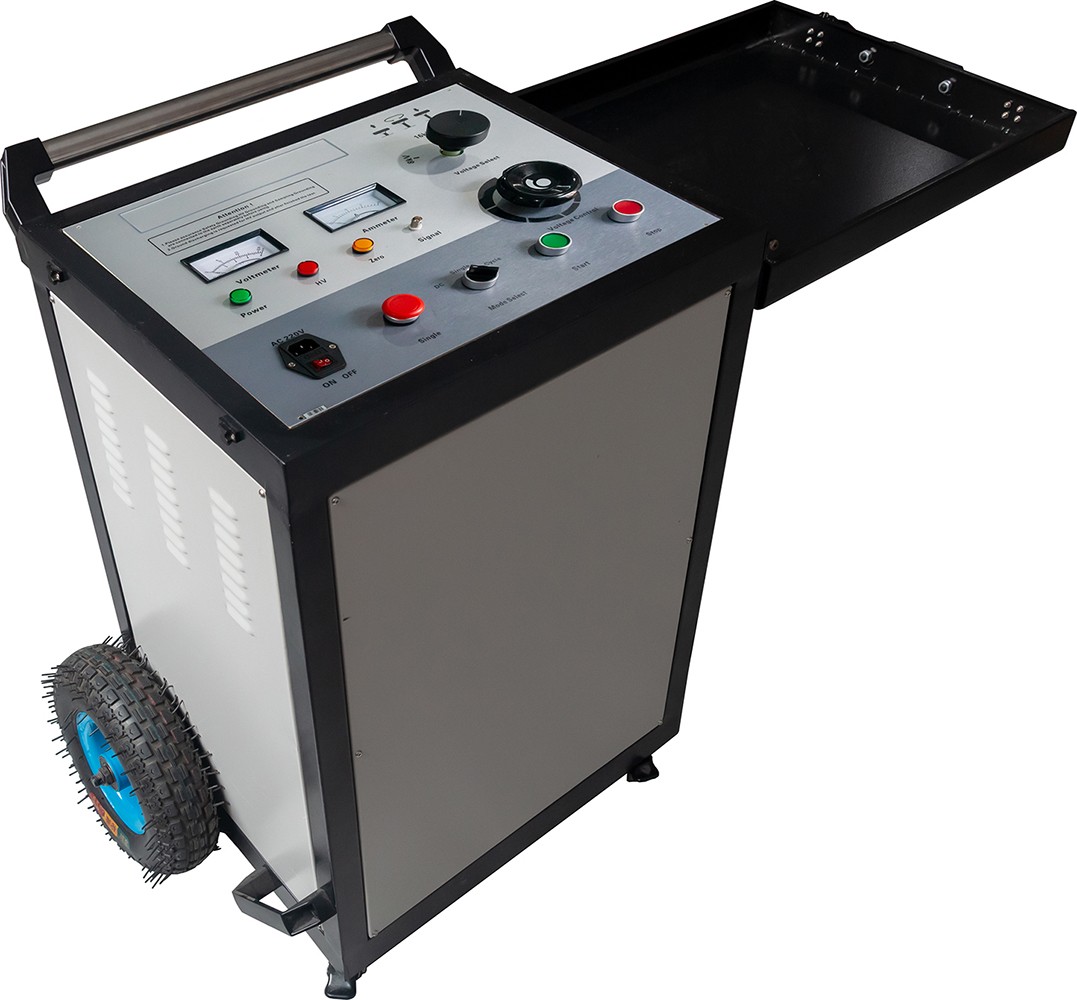

故障电缆检测仪

产品介绍

电缆测试一体化定位电源，是我公司在长期从事电缆故障测试研究方面新开发的创新型换代产品，国内领.先。满足《中华人民共和国电力行业标准，高压试验装置通用技术条件》。主要用于对35KV及以下电缆故障测试时，高阻故障波形采样放电和故障精.确定点时使用。

本机采用开关电源原理，体积小，重量轻，操作简便，安全，是它的大特点。整台仪器约16公斤，现场使用方便，可靠，性能稳定。它替代了约70余公斤的变压器，操作箱，电容器，三大件。同时简化了测试电缆时繁琐的现场接线，更好的方便现场人员使用。

测试功能

可用于做35KV及以下电缆故障测试时高阻故障波形采样放电及电缆故障精.确定点时，击穿电缆故障点，给定点提供脉冲冲击高压电源。

有电压调节及自动稳压功能。

具有开路、短路自动保护功能。

输出电压值液晶显示。

高压放电球间隙电动可调。

球间隙电动调节放电。

产品特点

设备操作绝.对安全。

体积小（360×260×330mm3），重量轻（16Ｋｇ）。

可连续工作4小时。

操作简单，现场使用方便。

技术参数

高工作电压　：≮25KV

大工作电流　：≮30mA

显示电压值误差：＜±2%

放电能量： ≮2450J/3.5S

小放电周期3.2秒

工作电源：交流220V±10%  50Hz

工作温度 ： -10℃－50℃

工作湿度（相对）：≤80%

海拔高度：1000米以下

大功耗：＜1.5KVA

脉冲电容：4uf/25KV
