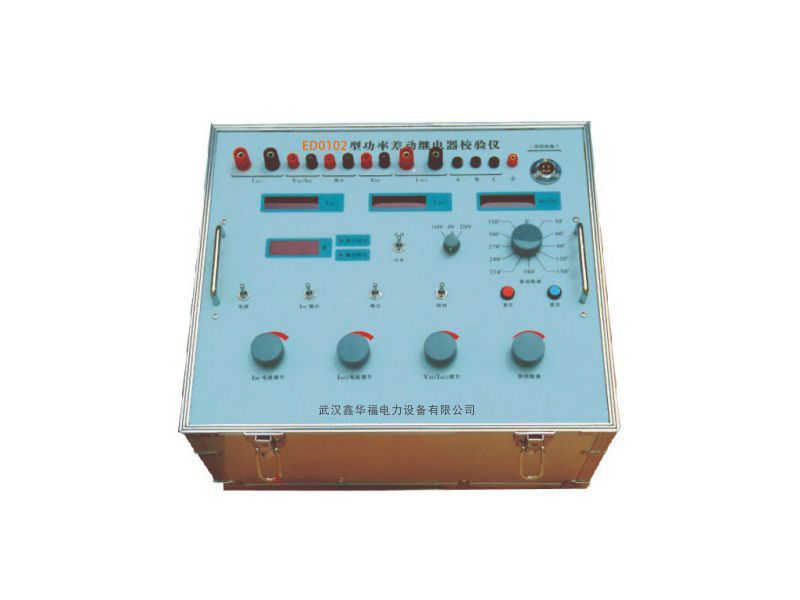

功率差动继电器校验仪

一、概述：

本试验台为检验LG－11、LG－12型功率继电器DCD－2、DCD－5型差动继电器设计的。

　　本仪器有性能稳定，功能齐全，操作简单等特点，可依以下项目试验：

　　１．潜动试验（功率）

　　２．动作区和大灵敏角检验（功率）

    ３．动作电流（差动）

    ４．直流助磁（差动）

    ５．动作安匝（差动）

    ６．制动特性（差动）

二、技术性能：

    １．输入电源：三相四线  380VAC

    ２．交流电压输出：0~250V连续可调

    ３．交流电流两路同时输出：0~50A连续可调

    ４．直流电流：0~15A连续可调

    ５．移相输出：连0⁰~360⁰续可调

    ６．电压、电流均为三位半数字表显示，精度0.5级

    ７．相位为数字式相位显示，精度1.0级

    ８．使用环境：温度-10 ℃~ 40℃,湿度＜80%RH

    ９．外形尺寸：560×450×217mm³

    １０．重量：约35kg
