调频串联谐振试验装置

一、应用范围

变频串联谐振成套试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

二、主要性能指标及特点

2．1 主要技术指标

(1)环境温度  ：－25～50℃

(2)工作湿度：≤90%

(3)海拔：≤2000m

(4)电源：AC 220V  单相 50Hz

(5)频率调节范围：20～300Hz

(亦可根据用户要求放宽频率范围)

（6）系统测量精度：0.5级

(7)频率调节分辨率：0.01Hz；

不稳定度≤0.05%

(8)输出波形：正弦波，

波形畸变率≤0.5%

(9)噪音：≤60dB

(10)电抗器Q值：30～200

2．2主要特点

2.2.1 体积小、重量轻，适合于现场使用

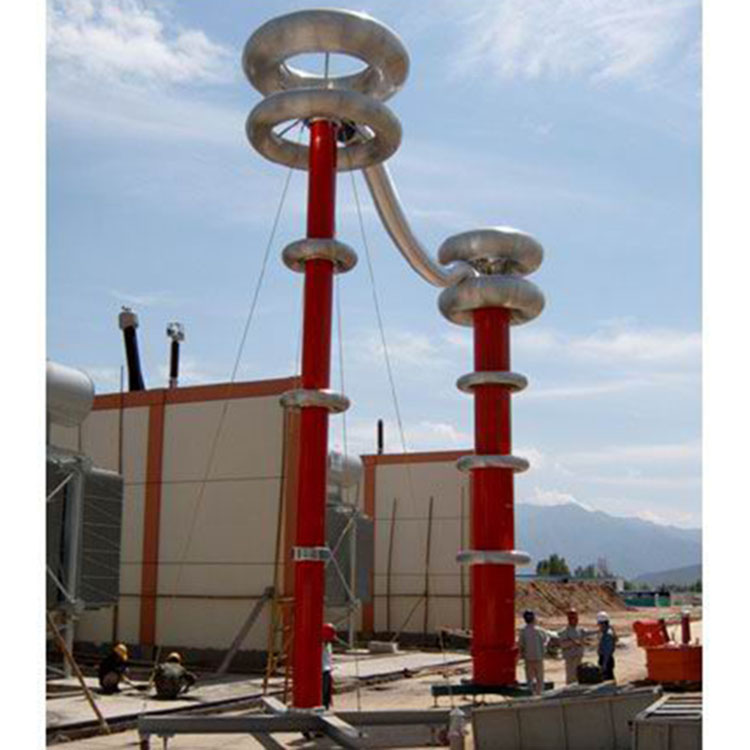

变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高(30—120)，大大减轻了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运输及现场安装。

2.2.2 安装可靠性高

变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压(保护值可根据需要人为整定)以及放电保护功能，可保护设备及人身的安全；当试品放电或击空时，由于谐振条件被破坏，短路电流小，只有试品试验电流的l/Q，避免了因击穿对试品造成的损坏。

2.2.3 试验的等效性好

采用接近工频(20Hz～300Hz)的交流电压作为试验电源，无论是在等效性和一致性上都与50Hz/60Hz的工频电源非常接近，保证了试验结果的可靠性和真实性。

2.2.4 广阔的适用范围

装置可进行XLPE等电力电缆、GIS、断路器、开关的变频交流耐压试验以及大型发电机组、电力变压器、互感器、套管等电气设备的耐压试验，还可用接地电阻的测量。

2.2.5 操作简便、调节分辨率高

系统频率通过自动调谐或粗调、细调以达到佳谐振状态，频率调节范围为30Hz～300Hz，频率的分辨率为0.01Hz，由于试品容量范围与频率范围的平方成正比，适用范围广。电压调节分粗调和细调，从而使电压能平滑、精细地调至所需电压。用户使用时，先在低的电压下调到系统谐振点，然后再升高电压幅值达到试验所需电压，操作方便可靠。

2.2.6 灵活、方便

蓝屏幕显示试验数据、试验状态，并有实时操作步骤提示功能。能灵活整定试验电压、调频范围、加压时间、保护电流。试验结果能计算出被试品电容。具有计算机通讯接口，可以和计算机进行通讯和试验数据管理。有实时时间显示，能存储200组试验数据。试验结果可打印。
