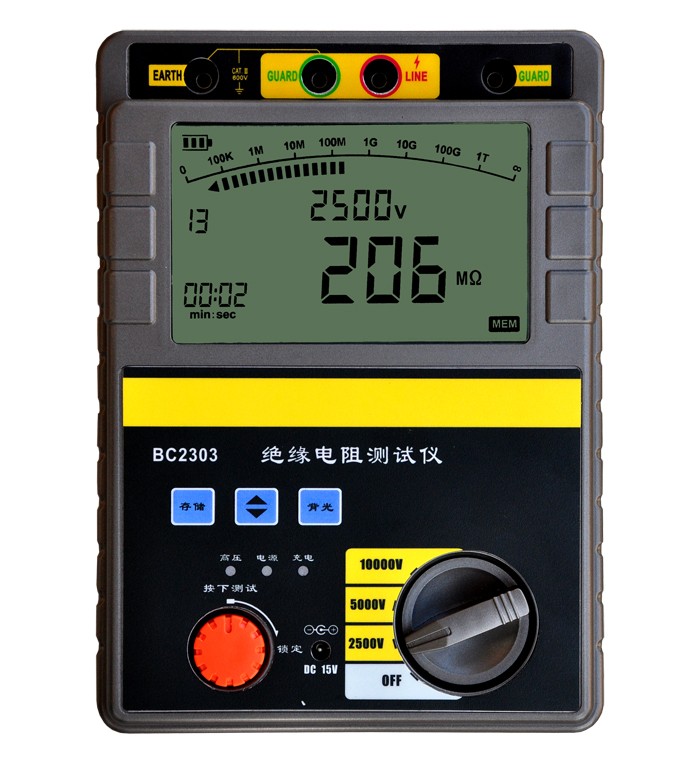

电阻测试仪

性能特点

●适于在各种电气设备的保养、维修、试验及检定中作绝缘测试。

●绝缘阻值分度线均匀清晰，便于准确读数。

●操作简捷，携带方便。

●低耗电，用6×1.5V(AA，R6)电池供电，使用时间长。

●具有电池容量检查功能。

●规格多,适用面广。提供二个额定测试电压，还可作交流电压表使用。

●采用先进数字处理技术，抗干扰能力强，示值准确，工作稳定、可靠，使用寿命长。

●具有防震，防潮，防尘结构，适应恶劣工作环境。

●保护功能完善，能承受短路和被测电容残余电压冲击。

主要指标

2  绝缘电阻:  ≥50MΩ (100V)

3  耐压:  AC  3kV  50Hz  1min

4  工作温度与湿度:  0℃ ～ +40℃  85%RH

5  贮存温度与湿度:  －10℃ ～ +50℃  90%RH

6  电源:  6×1.5V(R6，AA)电池

7  耗电:  不大于80mA

8  外形尺寸:  190mm(L)×110mm(W)×65mm(D

9  重量:  ≈0.75kg

使用方法

敬告：

●确认被测试品安全接地，试品不带电。

●确认仪表E端（接地端）已接地。

●按了高压开关按钮后，仪表E、L端就有高电压输出，

请注意安全!

●测试完毕，请及时关闭高压和工作电源。

1  零位校准

选择开关置[OFF]位置，调节机械零位调节钮使仪表指针校准到标度尺的“∞”分度线上。

2  电池检查及更换

选择开关置[BATT.CHECK]位置，当指针指在表盘右下方带箭头的标度[BATT.GOOD]区域内时，表示电池正常，否则需更换电池。

3  测试

将仪表E端接试品的接地端（或一端），L端接试品的线路端（或另一端）。将选择开关置所需的额定电压位，表盘左上角的电源指示灯亮，表示工作电源接通。按一下高压开关按钮，高压指示灯亮，指针在相应测试电压的刻度上指示被测试品的绝缘电阻值。

4  G端（保护环）的使用

测量高绝缘电阻值时，应在试品两测量端之间的表面上套一导体保护环，并将该导体保护环用一测试线连接到仪表的G端，以消除试品表面泄漏电流引起的测量误差，保障测试准确。

5  关机

读数完毕先按高压开关按钮，关断高压，红色高压指示灯灭，再将选择开关置[OFF]位，关断电源。对容性负载，还应将试品上的残余电荷泄放完，再拆下测试线，以免电击伤人。

6  交流电压测量

测试线接入E、L端，选择开关置[OFF  AC.V]位，即可作交流电压表使用。
