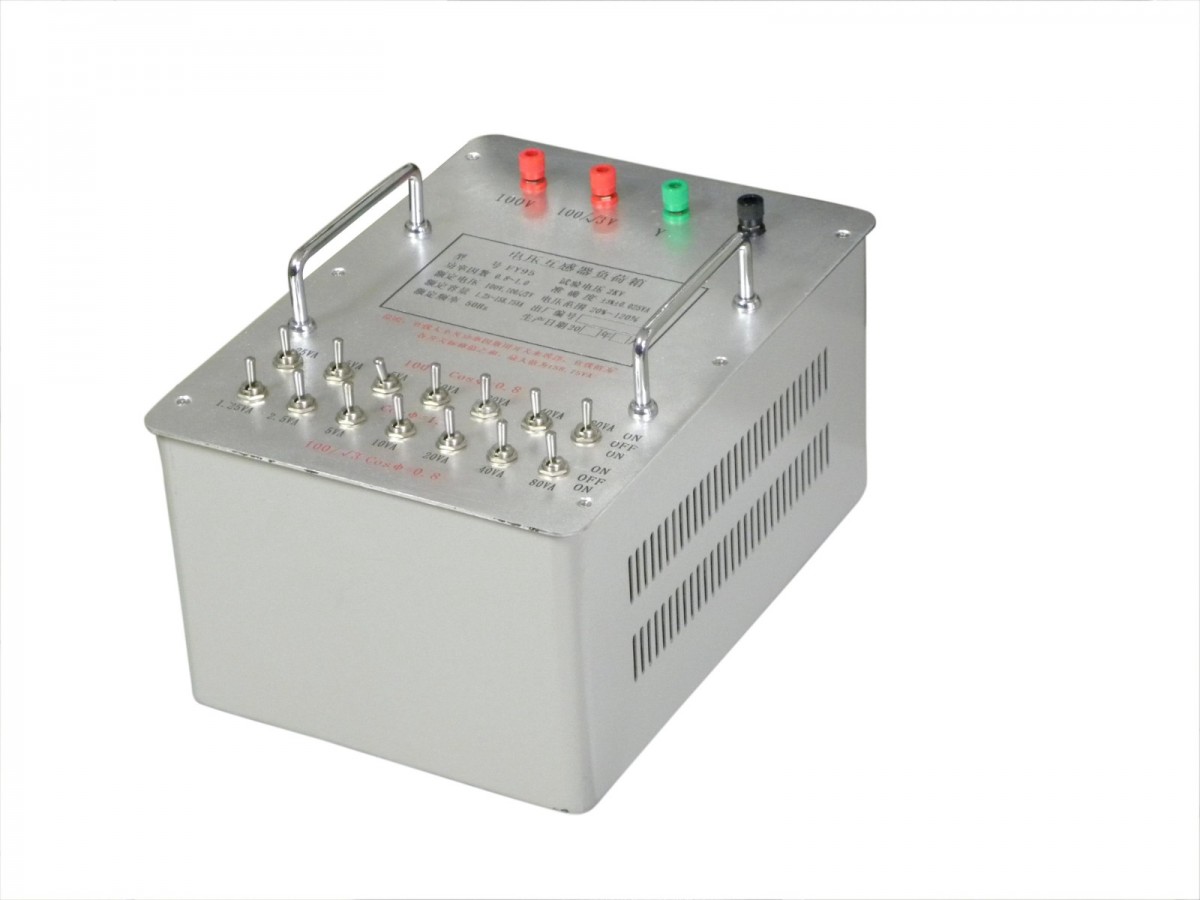

电压互感器负荷箱

一、主要技术指标

1、环境条件

温    度：5—40℃   湿   度：80(25℃)

海拔高度： 1500m

2、额定容量：1.25～158.75VA

3、电压范围：20%-120%

4、二次电压：100V,100/ V

5、功率因数：0.8 ,1.0

6、准确度：±3±0.025VA

7、试验电压：2kV

8、额定频率:50Hz

二、使用指南

1、将本设备并接到被试电压互感器的a与x之间

2、将负荷调节到被试电压互感器的实际二次负荷.

3、将本设备可靠接地.

4、如果用户怀疑负载箱不准确，可以用万用表进行简单的判断，方法是万用表打到电阻档，然后依次拨动负载箱的开关，其电阻值应该是有规律的增大或者减小。

三、误差计算公式

P=

P: 二次负荷      f: 同向分量      : 正交分量

四、注意

负载箱的铁芯线圈出厂是已调好胶封，不能随意敲击以免引起导纳变化。
