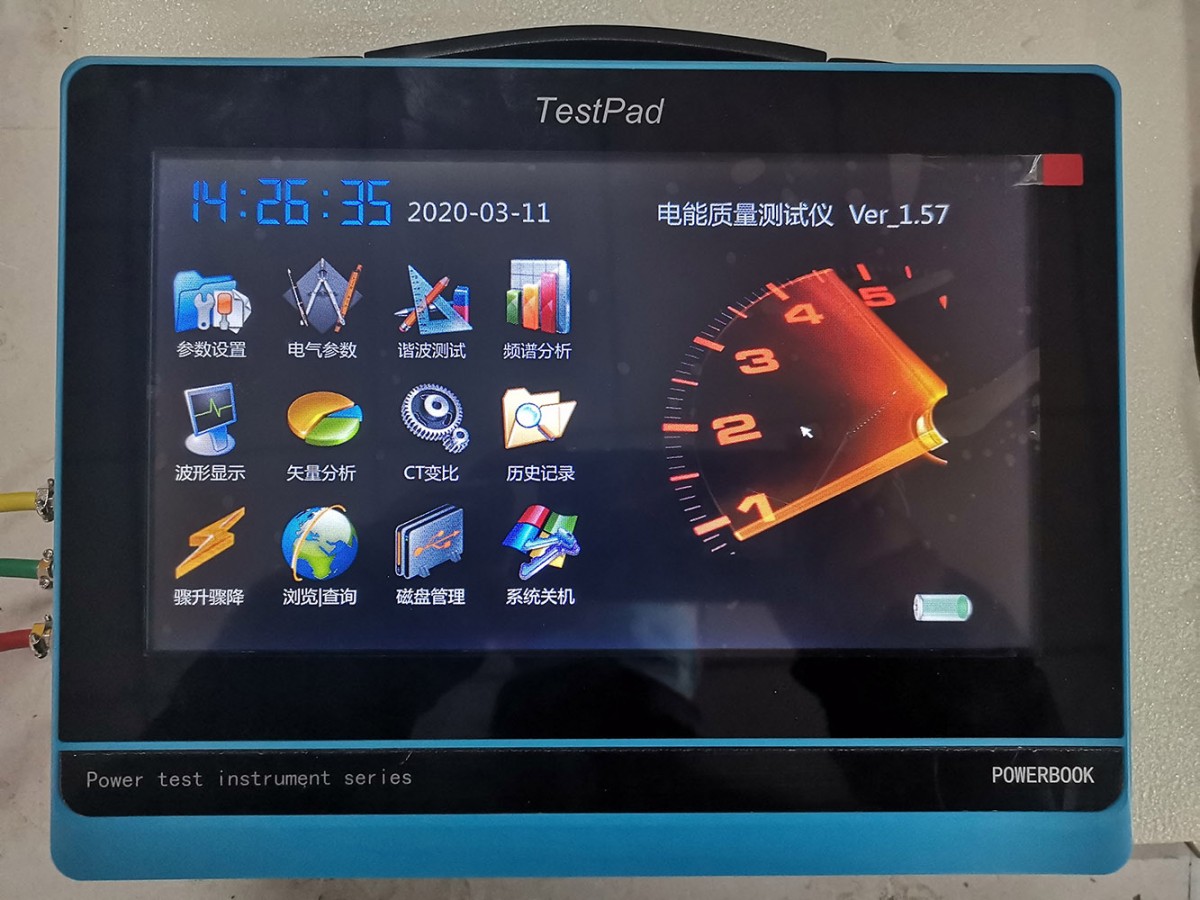

电能质量综合测试仪

主要用途

1 测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动和闪变、三相电压允许不平衡度、电网谐波。

2 应用小波变换测量分析非平稳时变信号的谐波。

3 测量分析各种用电设备在不同运行状态下对公用电网电能质量。

3 负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。

4 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。

5 测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。

6 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。

7 便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。

主要功能及特点

1 安全可靠

电压输入采用高电压隔离模块(2000V、响应时间≤2μS，电流输入采用交电流钳(0～50KHz,0～5Arms)使输入信号和测量系统安全隔离。这样不仅使电能质量分析仪在使用上安全、可靠和方便，而且大大提高了电能质量分析仪的抗干扰能力。

2 使用方便

便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置高性能锂电池，无需外接电源。

3 精度高

谐波符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率18 kHz。

4 软件功能强

采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，使电能质量分析仪适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。

5 通讯接口

电能质量测试仪提供RS232 接口，便于与笔记本电脑进行通讯传输数据，并且可以对电能质量分析仪进行软件的升级换代。

6 实时打印

电能质量分析仪配置微型热敏打印机，能够随时打印现场时实测数据。

7 测试参数多

系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-50次谐波、真功率因数等全部电能质量五大国标规定的参数。

8 大容量存储

电能质量分析仪内置128M 内存，以1分钟为单位存储数据，可以连续存储1个月的历史数据。

9 后台管理分析软件

Dz200 Pro 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于

WIN9X/2000/XP/NT 操作系统，界面友好，具有图形及曲线分析功能，同时配备相关的信息

查询、国标查询等内容。
