变压器雷电冲击试验

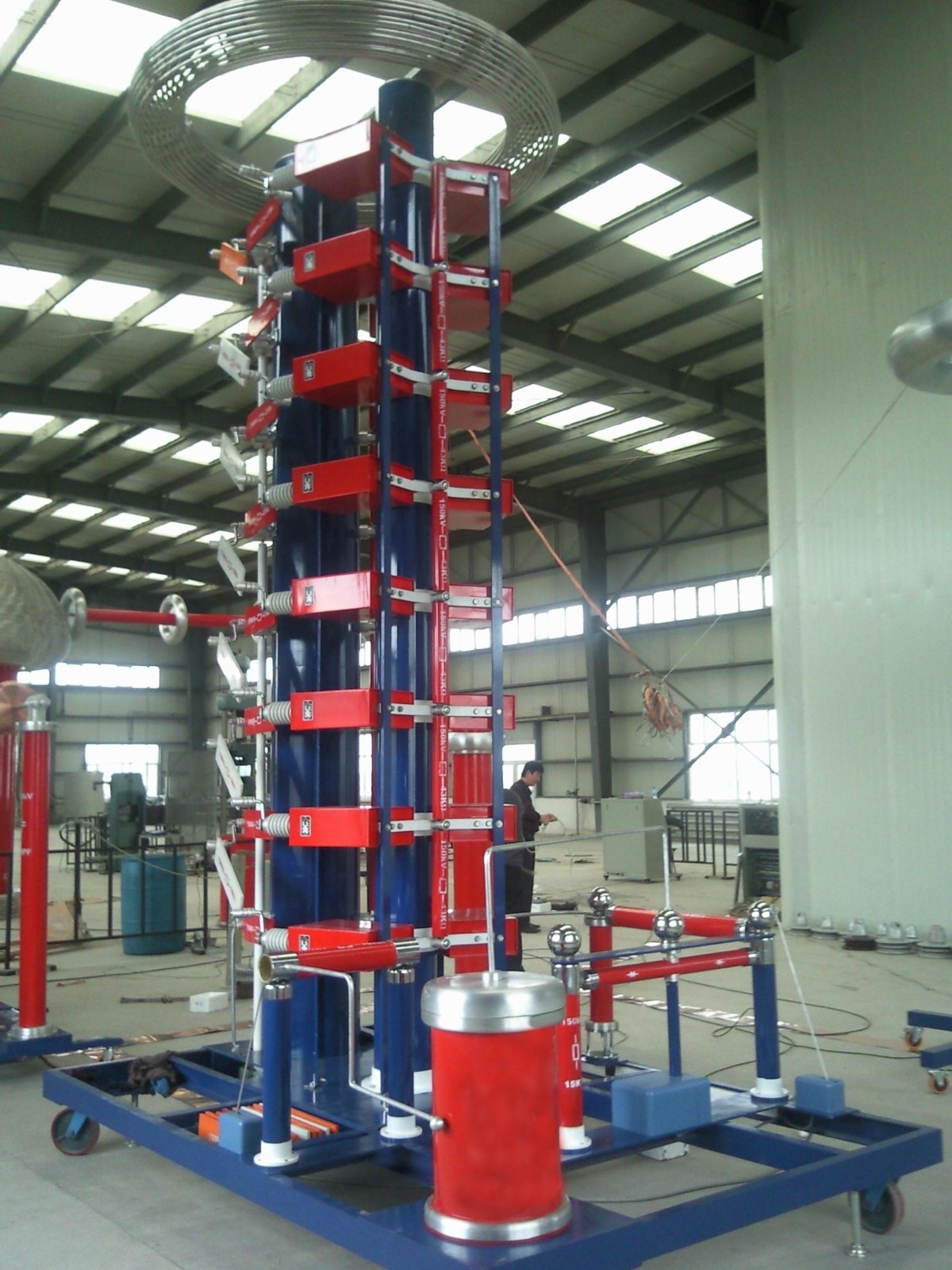

雷电冲击电压发生器技术说明

一、设备概述

雷电冲击电压发生器是一种专门用于模拟雷电冲击电压的试验设备，广泛应用于电力系统、电气设备和绝缘材料的雷电冲击耐受性能检测。本设备采用先进的设计理念和技术手段，具有高效、稳定、安全的特点，能够满足各类雷电冲击试验的需求。

二、表面工艺

设备表面采用进口汽车绝缘油漆进行处理，色泽亮丽，不仅具有优异的防潮、憎水性能，而且绝缘强度极.高。此外，该油漆具有优异的耐老化性能，即使在严寒、高温和高海拔等恶劣气候环境下，也能保持色泽和性能的稳定。

三、本体结构

本体采用仿德国Siemens四柱式结构，具有结构紧凑、稳定性好的特点。每级充电电压为±100kV，正负极.性对称充电，满足雷电冲击试验的电压要求。

同步球隙密封在绝缘桶内，通过鼓风机将过滤的新鲜空气从底部吹入，确保球隙放电不受环境灰尘和放电微粒的影响，放电稳定可靠。

级间绝缘及机械支撑设计合理，能够耐受200kV操作冲击电压和110kV直流电压而不放电，保证了设备的安全运行。

四、操作与维护

本体内空间宽敞，安装有绝缘梯和绝缘操作平台，便于操作人员进行必要的操作和维护。

设备设计了多种工作方式，通过专用连接杆可改变冲击本体的串、并联运行方式，以满足不同试验需求。

每级都设有放置调波电阻和连接杆的卡座，方便调整和更换电阻和连接杆。

五、主电容器

主电容器采用铁壳单套管脉冲电容器，具有电容量稳定、直流工作电压高的特点。

电容器在正常工作状态下，凹凸变形小，套管能够承受较大的垂直拉力而不损坏和漏油。

电容器水平固定在发生器的每级，确保长期使用的稳定性和可靠性。

六、调波元件

波头、波尾电阻和充电电阻均具有足够的热容量，保证发生器能够长时间连续运行。

波头、波尾电阻采用板形结构，使用康铜丝无感绕制而成，外部采用绝缘树脂真空浇铸，接头为弹簧压接式，安装方便。

设备配备多组波头、波尾电阻和充电电阻，以满足不同雷电冲击试验的需求。

七、全自动控制、保护系统

采用EDHGCS2000A型控制系统，实现对冲击电压发生器主体部分的全.面控制，满足冲击试验的各种控制功能。

控制系统以日本三菱公司的FX2N系列可编程控制器为核心器件，具有体积小、功能强大的特点。

控制系统具备手动、全自动和程序控制功能，操作简便，可靠性高。

具有充电电压反馈测量系统、点火球隙及截波球隙距离调整功能、充电异常保护功能等多项实用功能。

八、安全接地系统

设备配备电磁铁自动接地机构和安全接地机构，确保设备在试验过程中的安全接地。

两种接地操作与充电控制具有连锁保护，防止误操作导致的安全事故。

综上所述，本雷电冲击电压发生器具有结构合理、性能稳定、操作简便、安全可靠等优点，是电力系统、电气设备和绝缘材料雷电冲击耐受性能检测的理想设备。
