多次脉冲法电缆故障测试系统产品简介

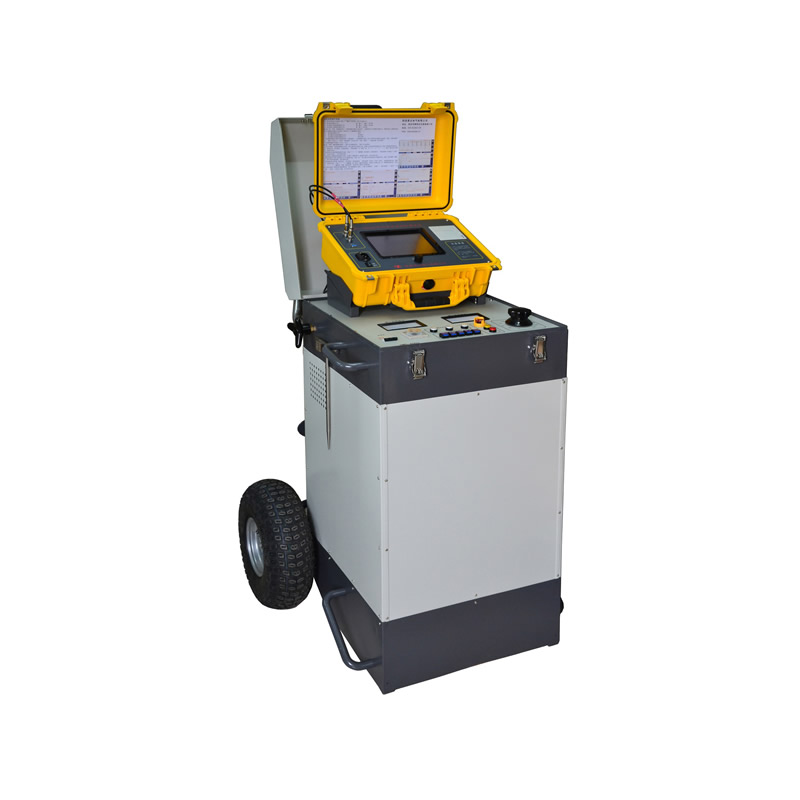

多次脉冲法电缆故障测试系统（移动式）是一款集测距、寻迹、定位和冲击高压发生器于一体的综合电缆故障定位装置。它设计轻便，便于移动、运输，适用于现场快速测试。该系统能针对电缆的高阻闪络故障、高低阻性的接地、短路和电缆的断线、接触不良等故障进行精准测试。若配备声测法定点仪，更可准确测定故障点的精.确位置。无论是埋地电缆、架空电缆、电力电缆、市话电缆、通讯电缆还是光缆，该系统都能进行测距、寻迹、埋深探测及故障定位，广泛应用于各类电缆的故障检测。

作为国内电缆故障测试领域的新成果，多次脉冲法电缆故障测试系统代表了该领域的高水平，其技术已达到国际领.先水准，不仅超越了其他类型的电缆故障测试设备，更是实现了电缆故障定位的革命性突破。这一系统是基于二次脉冲法电缆故障测试采样技术的进一步研发，简化了电缆故障定位的复杂性及难度，提出了更新颖的电缆测试方法及手段，实现了更快捷简便的故障波形判断方式。

多次脉冲法电缆故障测试系统产品特点

多种测距方法：

低压脉冲法：适用于低阻、短路、断线故障的精.确测距，也可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

脉冲电流法：适用于高阻、闪络型故障的测距，采用电流耦合器从测试地线上采集信号，确保高压部分完全隔离，安全可靠。

多次脉冲法：作为世界上先.进的测距方法，是二次脉冲法的升级版本。其波形明确、易于识别，测距精度高，为电缆故障定位提供了强有力的支持。

200MHz实时采样：

该系统拥有国内同类仪器中高的采样频率，与国际高水平接轨，提供高0.4m的测距分辨率，测量盲区小，特别适用于近端故障和短电缆的检测。

操作方式多样：

系统提供触摸操作和机械按键两种操作方式，触摸按键操作灵活，具有手势操作功能，可对光标进行拖拽、双击操作，定位更加简单、方便。同时兼容机械按键操作，五向按键设计，操作更加人性化。

LED大屏幕彩色液晶显示：

系统采用7寸大屏幕液晶显示，160°可视角度，波形清晰，内容丰富、直观。尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。功能菜单简单实用，功能强大，为用户提供了极.佳的使用体验。

画中画暂存显示功能：

系统采用画中画方式显示，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便，大大提高了故障定位的准确性和效率。

综上所述，多次脉冲法电缆故障测试系统凭借其高效、精准、安全、易操作的特点，为电缆故障检测提供了强有力的技术支持，是电缆故障检测领域的理想选择。
