本款电力质量分析仪表（以下简称仪表）为新一代智能电力仪表，集测量、电能计量、电能

质量分析、报警、变送、通讯于一体。该系列仪表具有人机界面友好、易于操作使用、变比

可设定，也可扩展开关量输入、开关量输出、模拟量输出及通讯功能，支持Modbus-RTU

通讯协议，主要适用于发电厂、变电站等低压配电系统中。使用该仪表，在测量基本电量数

据的同时，可对电力质量进行分析，为电网运行情况提供诊断依据，指导客户对电力设施进

行预防性维护，从而提高电气系统和设备的可用性及可靠性，减少电能损耗，显著提高经济

效益。

●具有真有效值测量，精度高，能准确测量失真波形。

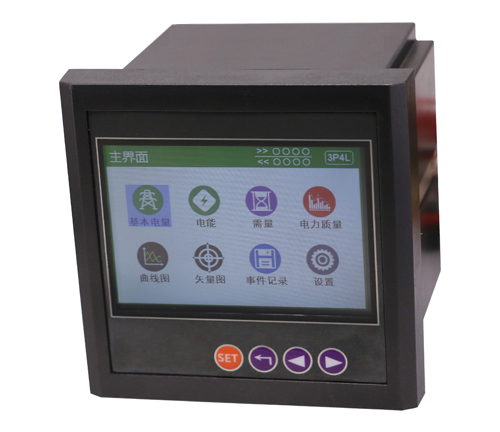

●采用工规3.5寸彩色点阵液晶屏，像素密度高达180ppi,显示内容细腻丰富，界面直观友好。

●操作界面采用桌面图标+可视化列表视图，操作方式比传统电力仪表简单直观。

●支持中英文双语，满足不同使用场合。

●可测量电力网络中的电压、电流、有功功率、无功功率、视在功率、功率因数、频率等电量

参数。

●可显示三相电压平均值、三相电流平均值、三相电流加权值。

●可记录三相电压、三相电流、有功功率大小值。

●可记录需量和当前需量。

●可计量四象限电能。

●可测量电力网络中电压、电流的 2-31 次谐波含有率，总谐波畸变率（THD），奇次总谐波畸

变率(TOHD)、偶次总谐波畸变率(TEHD)、总谐波因子（THF），可显示谐波棒图，支持棒图量

程标尺自动调节。可显示列表数据及频谱图。

●可测量电力网络中电压波峰因子、电流K因子。

●可测量电力网络中电压、电流正序，负序，零序，不平衡度等电网质量参数。

●可在线实时显示电压、电流波形，波形幅值标尺自动调节。（本仪表采用实时连续高速采样，

用户可观察到电网波形微观动态，例如尖峰脉冲、浪涌、晃电等等均可以直观的观察到）。

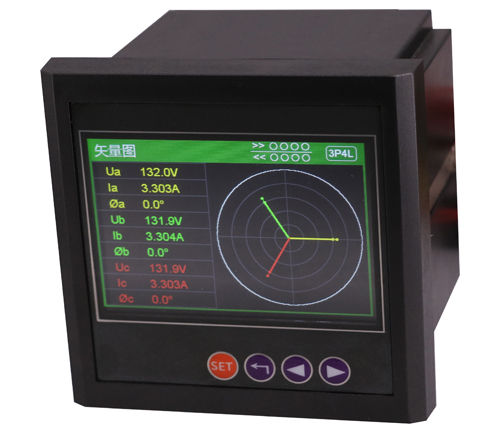

●可测量相位角、显示矢量图。

●可实现上下限报警。

●支持变送输出，变送输出规格可设置为0～10 mA、0～20 mA、4mA～20mA。

（默认4mA～20mA。）

●标准RS-485 通讯接口、MODBUS-RTU通讯协议，波特率1200～19200可设置

（默认19200bps）。

●采用金属夹持件，紧固件可免螺丝刀安装，安装方式，牢固、简单、可靠。

●外形尺寸：98mm×98mm×85mm；

●开孔尺寸：91mm×91mm；
