一、装置概述

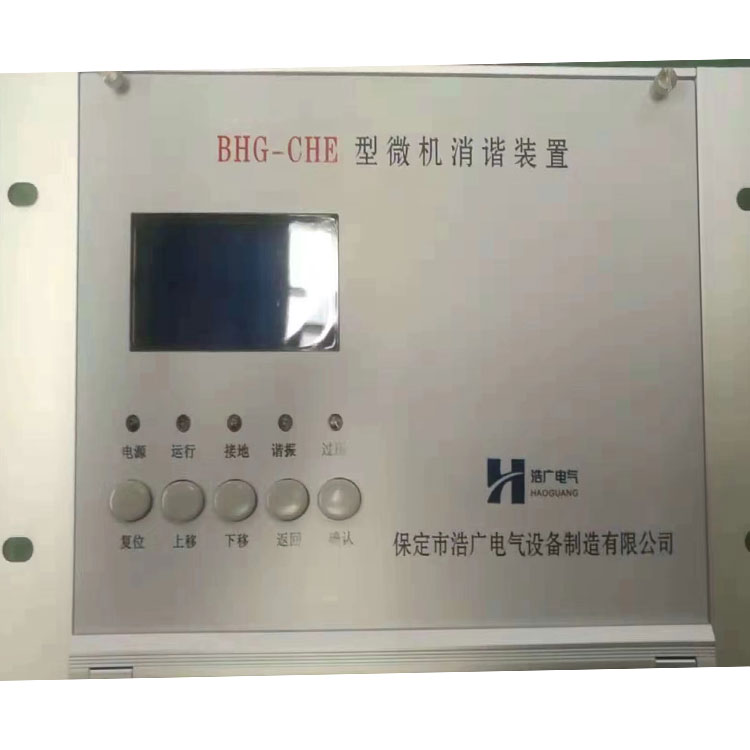

BHG-CHE 系列微机消谐装置是我公司针对66KV、35KV、10KV、6KV、3KV 及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统，由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，研制生产的新型智能消谐装置。装置利用DSP作为检测和控制的核心元件；采用大功率、无触点元件消谐；以液晶显示器（LCD）、信号指示灯；配以的智能化软件，动作更可靠、操作更简单、更直观、更准确。

装置可实时监测并显示PT 开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量。发生故障时可以区分过电压、铁磁谐振以及单相接地，并给出相应的报警信号；如是谐振故障，可迅速启动消谐元件进行消谐；并配有通信接口把故障信息传送至有关部门，实现远动控制。

目前的电力系统设备自动化程度越来越高，对时间的准确性也提出更高要求，为此我公司研制出具有对时精度高，连接简单，抗干扰能力强等特点的B码对时接口，可实现装置与站内自动化设备时间的同步。

二、工作原理

装置采用DSP作为核心，对PT 开口三角电压（即：零序电压）进行循环检测。在正常工作情况下，该电压在设定值以下，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。当PT 开口三角电压大于设定值时，说明系统出现故障，装置对电压互感器开口三角电压进行数据采集、分析，并判断出当前的故障状态；如果是某种频率的铁磁谐振，迅速启动消谐元件予以消除。如果是过电压或接地，装置给出相应的报警信号。

对于各种故障，装置可以分别给出报警信号和显示、并自动记录、存贮有关故障信息，并上报给上位机。
