概述：

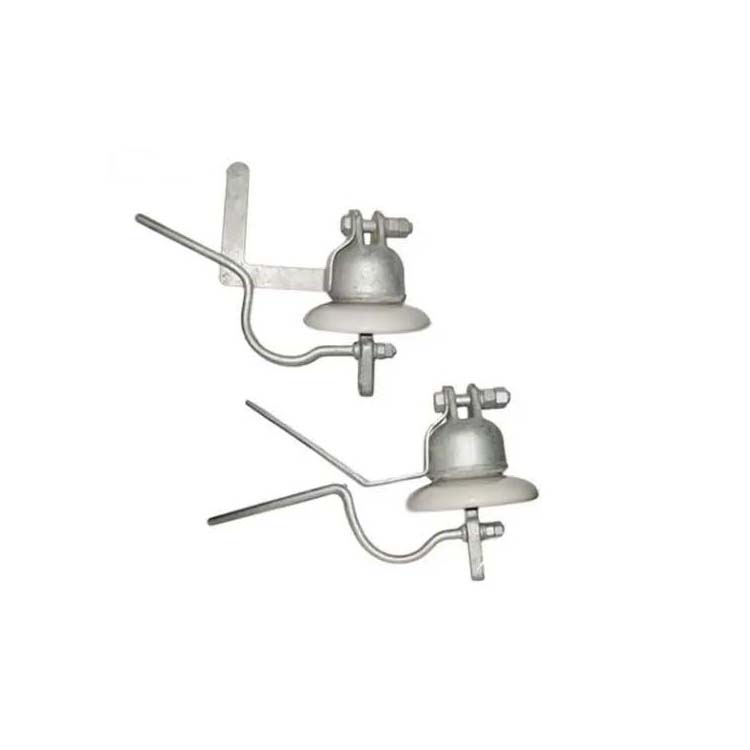

    地线绝缘子由绝缘子和保护间隙两部分组成。保护间隙由通过螺栓固定在绝缘子上的电极构成。

    地线绝缘子用以支持高压架空线路中的地线，当线路正常运行时，地线与铁塔绝缘，减少输电能量损耗和开通地线载波通信；当地线电压整定值时，间隙放电，地线与铁塔导通，发挥各种防护作用。

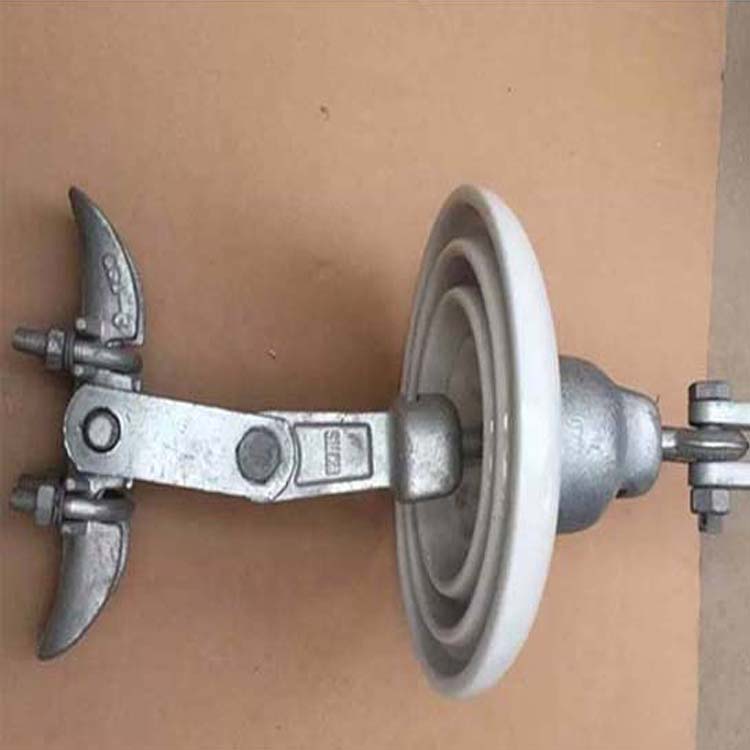

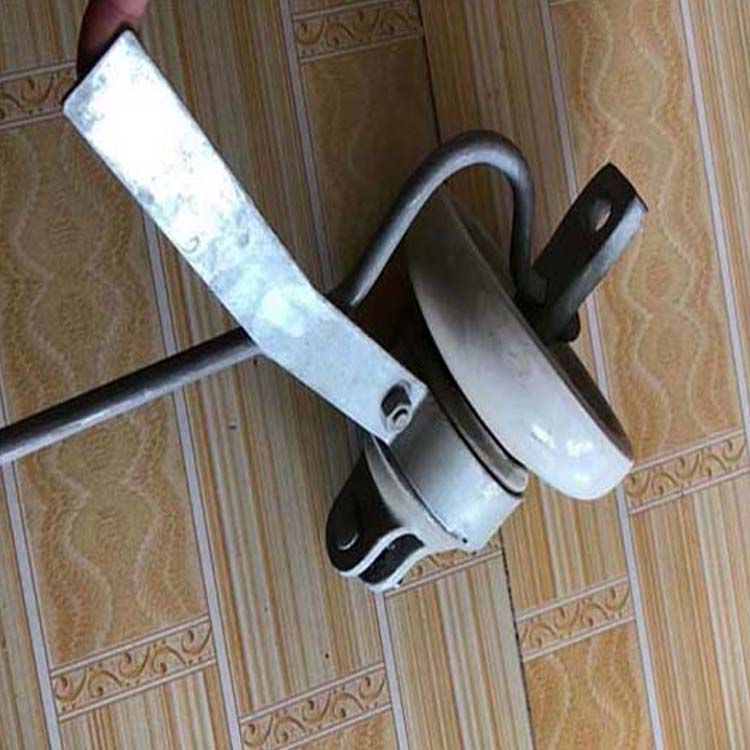

    地线绝缘子按安装形式和电极结构可分为悬垂式和耐张式，其机电破坏负荷等级有70kN和100kN二级。

    地线绝缘子上下电极出厂前已组装好，放电间隙也按设计要求调整固定好，无需现场组装。

    技术标准：

    JB 9680-1999 《高压架空线路绝缘地线用盘形悬式瓷绝缘子》

    型号说明：

    XDP——高压架空线路绝缘地线用盘形悬式瓷绝缘子；

   “—”后数字为机电破坏负荷值，kN；

    C——槽型结构；

    N——电极形式，N表示耐张式（悬垂式不表示）。
