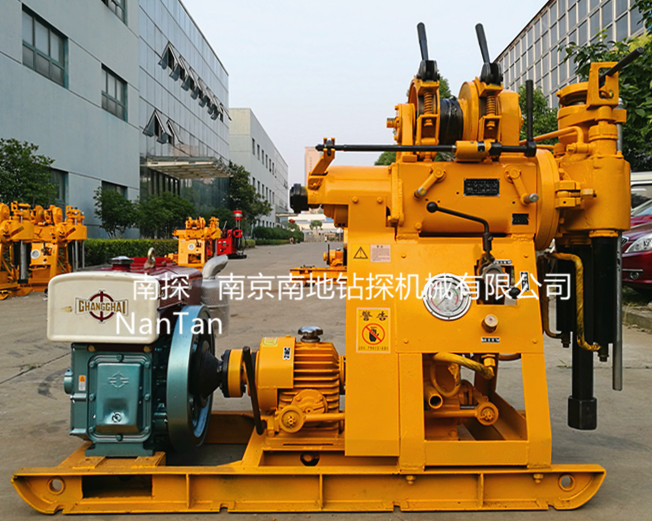

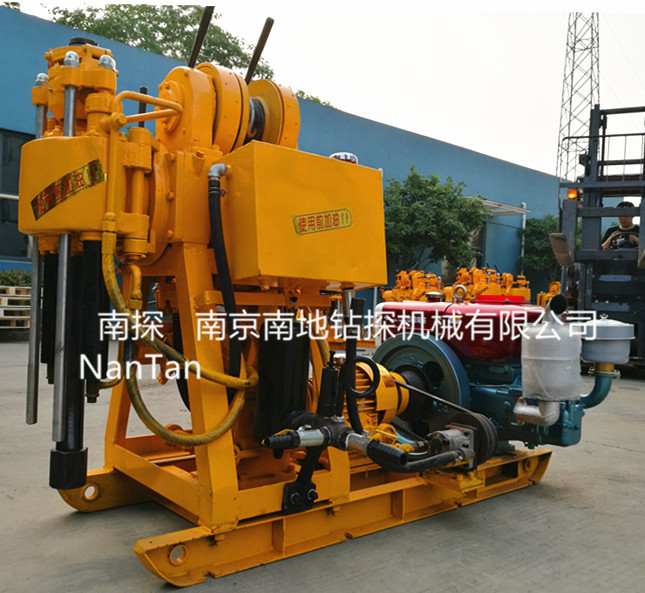

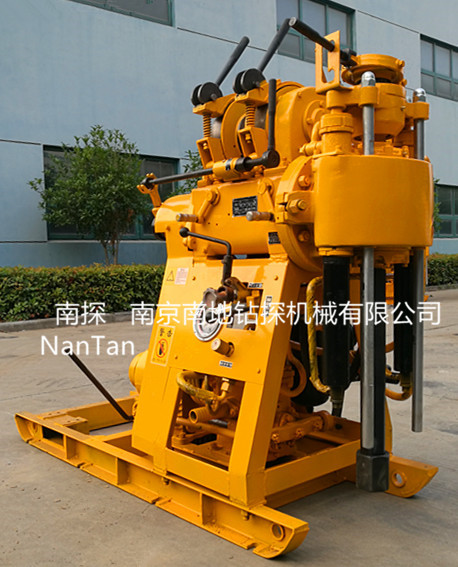

XY-1型钻机是一种具有油压给进的轻便钻机。额定钻孔深度100米,开孔直径允许为150mm,终孔直径为60-110mm,钻进深度根据地层情况而定。
一、使用范围
1.用于普查勘探、地球物理勘探、道路及建筑勘探、环保检测、钻孔灌浆以及打爆破孔等钻进工程；
2.可根据地层的不同选用合金、钢砂及钢粒等钻头进行钻进；
3.可钻2-9级的砂质粘土及基岩层等。
既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标贯试验、冲击钻进提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。
二、主要特点
1.具有油压自动给进机构、钻进效率高。
2.采用上球卡夹持机构代替卡盘，可实行不停机倒杆。
3.手柄集中、操作方便、安全可靠。
4.结构紧凑，钻机、水泵及柴油机都安装在同一个底架上，占用场地面积小。
5.重量轻、分解性强，便于搬迁，适合于平原和山区工作。
三、主要参数：
1.钻机 钻孔深度：100m；终孔直径：75mm；开孔直径：75-150 mm，钻杆直径：42 mm 钻孔倾角：90-75°，钻机外廓尺寸（长宽高)：1640*1030*1440mm，钻机重量(不包括动力机): 500kg |
2.回转器：立轴转速(三档)：142,285,570 r/min，立轴行程 ：450 mm 立轴大的给进压力：15KN，立轴大的起重力：25KN，立轴空载向上大的移动速度 ：3m/min |
3.卷扬机：大的起重量(一速单绳)：10KN，卷筒转速：55、110、220r/min，卷筒直径：145mm 卷筒圆周线速度：0.42 0.84 1.68m/s，钢丝绳直径：9.3mm，抱闸直径：230mm，闸带宽度：50mm |
4水泵类型: 卧式单缸双作用，大的排量(L/min)：配电动机：77，配柴油机：95 大的压力(MPa)：1.2，工作压力(MPa)：0.7，缸套直径：80mm，活塞行程：100mm |
5.油泵型号：YBC-20/125，额定压力：12.5 Mpa，流量：20 ml/r，额定转速；1500 r/min |
6.电动机 型号：Y132M-4 额定功率 ( KW)：7.5 额定转速 (r/min)：1440 |
7.柴油机 型号：S1100 额定功率：12.1KW 额定转速：2200 r/min |
注:本钻机动力配备标准配置为柴油机，如果需配置电动机,需由用户订货时提出.
建议选配钻机底座及钻塔(根据需求选择一项）：1、T-SJ-3型三角架钻塔；2、T2-SJ-3型两轮拖挂三角架钻塔；3、T-SJ-4型整体底座及四角架钻塔；4、T4-SJ-4型四轮拖挂底座及四角架钻塔；5、LP-4T-01-A型履带底盘及四角架钻塔；6、LP-4T-01-B型履带底盘及四角架钻塔；7、LP-4T-02-B型履带底盘及井字形液压起落钻塔；8、LP-4T-02--B-STRZT型履带底盘及人字形全液压起落钻塔；9、LP-4T-02-B-STZDT型履带底盘及双塔架折叠式液压钻塔；10、LP-4T-02-B-SST型履带底盘及全液压伸缩式钻塔（高度可调）。备注：型号加-SG型为液压升高型履带底盘（自动上下卡车）。
