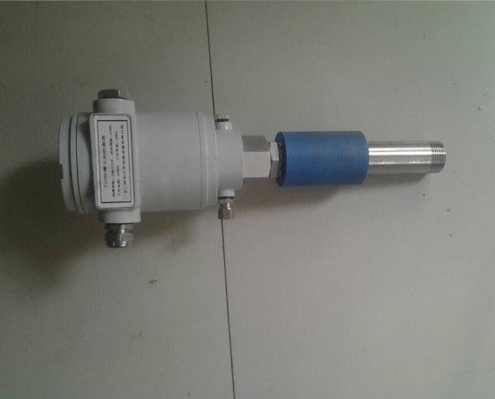

紫外线火焰检测器 防爆一体化火焰检测器

一、概述：

FZH 型系列火焰检测器，是集光、机、电为一体的新一代智能化仪表。产品引进国外尖端光感技术，质量稳定、响应时间快、性能优越；具有体积小，重量轻，安装简便等特点，是火焰检测、火气监控及释放系统的检测仪表。FZH 型系列火焰检测器采用先进的技术，选用进口传感器和基于微处理器基础上的检测器。并且提供了火焰和故障继电器作为标准输出，同时还提供了作为可选项的 4~20mA 模拟量输出。FZH 型系列火焰检测器可以作为独立设备存在，直接报警或者驱动现场仪表。同时也能够与各种火灾控制盘、PLC 控制器、DCS 及 EDS 等系统接口。FZH 火焰检测器，已广泛地应用在电力、石油、化工及海上石油平台等领域，有效的保证了人身安全和国家财产免受损坏。得到广大用户的好评。

二、原理

在燃烧的过程中可燃物质都会发出不同频率或不同波长的可见光、红外线和紫外线。瓦斯及重油燃烧过程中火焰发出紫外线含量占主要部分，其次是可见光和红外线。煤或煤粉在燃烧过程中，火焰发出红外线含量占主要部分。我们就 FZH 型系列火焰检测器不同传感器的工作原理及应用场合分别描述如下：

（1） FZH-1 型紫外式火焰检测器（UV）采用高灵敏度的进口传感器对这个光谱范围内的多数火焰辐射进行快速检测。先进的设计使产品具有抗日光干扰的特点，主要应用于碳氢类火焰。检测距离为 1 平方英尺汽油火焰 500 英尺。且公司还开发了使用于重渣油场合的火检。

适用场合：炉膛、火炬、火炸药、重渣油、罐区、粉尘等场合。

（2）FZH-2 型红外式火焰检测器（IR）是单独对红外线的检测来判定火焰的有无，同时对特定的红外线频率进行测定，再电路上综合整定，实现完成报警输出等功能。红外式火焰检测器也具有完全抗日光干扰型，尤其适合高压碳氢类火焰高浓度油气及有漂浮物存在的场合，检测距离为 1 平方英尺汽油火焰 150 英尺。

适合场合：喷漆车间、海上石油平台、高压气体等场合。

（3）FZH-3 型紫外 / 红外复合式火焰检测器（UV/IR）由一个紫外线和一个红外线进口传感器集合而成。这两个检测单元同时分别检测不同的光谱区，智能识别，完成综合判定，只有当两个探头均检测到火焰时，才会输出一个报警信号。由于这两个传感器本质上没有公共的报警源，故单独对紫外或红外检测器有影响的误报源如电弧光、X 射线及热移动物体等均对 FZH-3 型紫外 / 红外复合式火焰检测器没有影响。具有液晶显示，带菜单调节并具有自诊断功能。适用于可能导致单频紫外或红外误报警的场合。检测距离为 1 平方英尺汽油火焰 300 英尺。

适用场合：成品油罐区、压缩机泵房、制气厂、石油化工厂、海上石油平台、石油管线等场合。

三：技术规格

1、电源电压：220VAC/24VDC (范围 18 - 32VDC)

2、工作电流：＜100mA（220VAC）＜50 mA (24VDC)

3 、光谱范围：紫外：160 - 260nm、250 - 400nm、 红外：2.2um 左右

4、峰值波长：紫外：210±5nm，360±5nm

红外：2.2um

5、灵敏度：＜10 米烛光

6、延时：1~10 秒延时（现场可调整）

7、相应时间：80ms

8、输出信号：继电器干接点信号 30VDC/1A、220VAC/0.3A (常开 / 常闭现场可选择)

模拟量信号 4~20 mA（可选项）

9、视角范围：15℃（炉膛）45 º（火炬）120 º（火灾）

10、关联设备：可接安全栅、阀门、万向节

11、环境温度：-40～+90℃

12、相对温度：≤95% 无冷凝

13、入口保护：IP66

14、连接电缆：信号电缆

15、接口螺纹：1” 管螺纹（与炉体联接）

M20×1.5 (电缆接头)

M12×1.0 (吹扫风接头)

16、吹扫机构：旋转气刷结构，防止油、灰污染石英镜片，抗恶劣工作环境

17、外型尺寸：Φ116×168mm

18、净重：铝合金壳体 1.23kg

不锈钢壳体 1.56kg

注：1 米烛光火焰 = 直径为 16mm 在 1 米远燃烧时的火焰强度。
