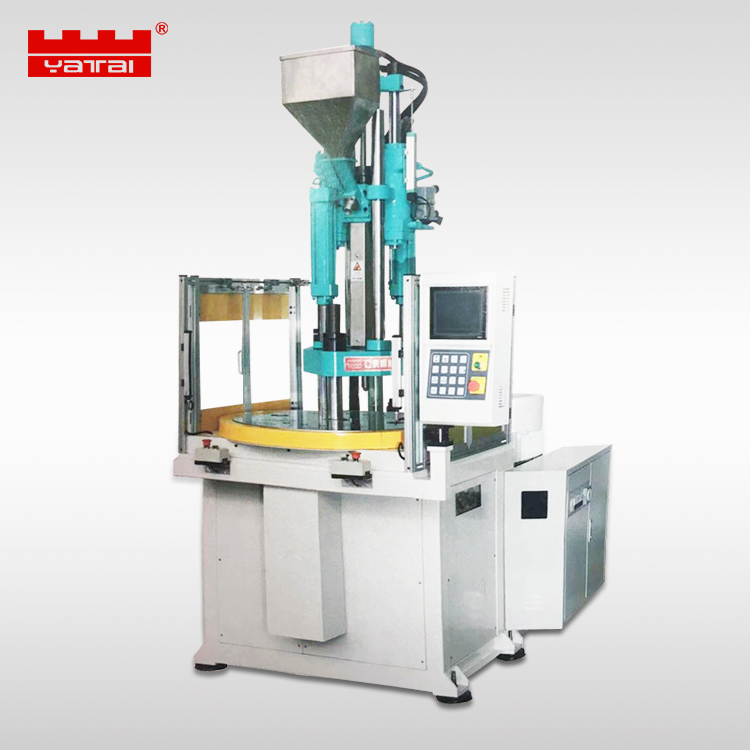

圆盘立式注塑机（55吨）
特点:

1、旋转盘仅在于同一水平回转（反转），因为没有上下动作，可在同一地做嵌入工作，效能优异且确实，盘面之旋转，是借着油压机构驱动，圆滑而无需担心嵌入件之移位。
2、盘面之定位，是以固定锁固定，可以确保高精度之定位油压射嘴装置，模具装置与射嘴接触之调节，均很容易。
3、因为成型品取出与嵌入作业在成型站进行。作业高，而且，可以容易加装自动化装置，采用直流电磁阀及无冲击之油压回响，机器运转噪音低。

技术参数:

型号	MODE	UNIT	YT-55TR-2C
*射出系统	INJECTION UNIT
螺杆直径	Screw Poameter	mm	30	38
射料压力	Injection Pressure	Kgf/c	2057	1282
理论射出容积	Injection Capacity	cm³	92	147
大射出重量	Injection Weight(PS)	gr	83	133
大射出重量	Injection Weight(PS)	oz	2.9	4.7
射出类	Injection Rate	cm³/s	55	89
螺杆回转数	Screw Speed	r.p.m	0~180
螺杆行程	Screw Stroke	mm	130
喷嘴行程	Nozzle Stroke	mm	200
喷嘴顶力	Nozzle Contact Force	tf	3.5
*螺模系统	CLAMPING UNIT
锁模方式	Clamping System
锁模力	Clamping Force	tf	55
锁模行程	Clamping Stroke	mm	200
大空间	Max.Nould Space	mm	280
小模厚	Min.Nould Height	mm	180
油压突针力	Hydraulc Ejector Force	tf	1.7
突针行程	Ejector Stroke	mm	35
*圆盘系统	TABLE DLAMETER
圆盘直径	Table Diameter	mm	1060
圆盘回转角度	Table Retatin Angle	º	180º（反复回转）
大外形尺寸	Max.Mould Dimensions	mm	330×330
模具站数	Numbe Of Molds	sets	2
*电器机其它	ELETRICAL EQUIPMENTGENERAL
电动机	Drive Notor	kw	7.5（10HP）
电热	Heater	kw	4.9
机械尺寸	Dimenson Of Machine(LxWx)	m	2.5×1.7×3.3
机械重量	Weight Of Machine	t	4
装箱尺寸	Shipping Size(LxWx)	m	2.7×1.9×2.9
装箱重量	Shipping Weight	kg	5000
油箱容量	Oil Tark Capacity	l	230
冷却水量	Cooling Water	l/hr	600~800

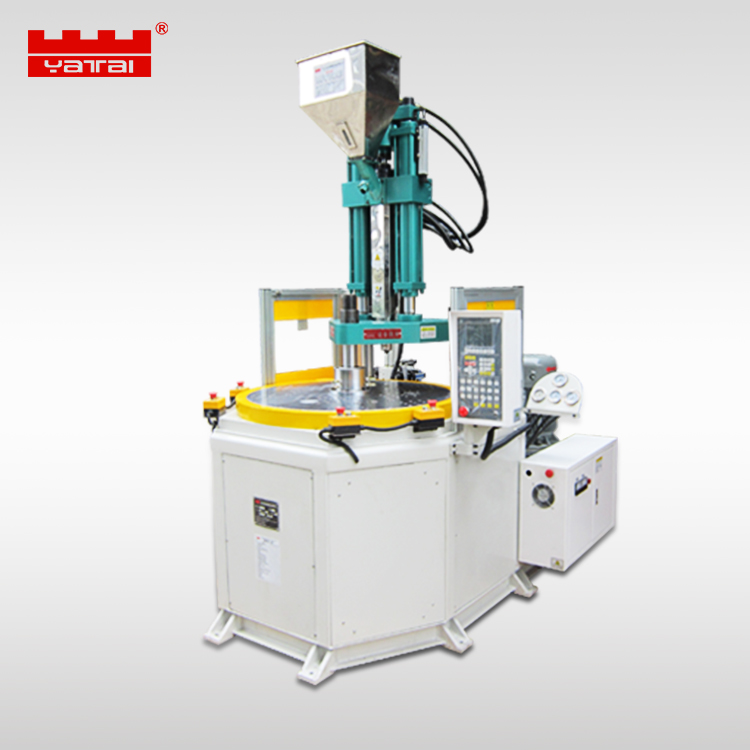

圆盘立式注塑机（85吨）

特点:

1、旋转盘仅在于同一水平回转（反转），因为没有上下动作，可在同一地做嵌入工作，效能优异且确实，盘面之旋转，是借着油压机构驱动，圆滑而无需担心嵌入件之移位。

2、盘面之定位，是以固定锁固定，可以确保高精度之定位油压射嘴装置，模具装置与射嘴接触之调节，均很容易。

3、因为成型品取出与嵌入作业在成型站进行。作业高，而且，可以容易加装自动化装置，采用直流电磁阀及无冲击之油压回响，机器运转噪音低。

技术参数:

型号	MODE	UNIT	YT-85TR-2C
*射出系统	INJECTION UNIT
螺杆直径	Screw Poameter	mm	36	42
射料压力	Injection Pressure	Kgf/c	2176	1599
理论射出容积	Injection Capacity	cm³	158	215
大射出重量	Injection Weight(PS)	gr	141	194
大射出重量	Injection Weight(PS)	oz	5	7
射出类	Injection Rate	cm³/s	61	83
螺杆回转数	Screw Speed	r.p.m	0~180
螺杆行程	Screw Stroke	mm	155
喷嘴行程	Nozzle Stroke	mm	200
喷嘴顶力	Nozzle Contact Force	tf	3.5
*螺模系统	CLAMPING UNIT
锁模方式	Clamping System
锁模力	Clamping Force	tf	85
锁模行程	Clamping Stroke	mm	200
大空间	Max.Nould Space	mm	380
小模厚	Min.Nould Height	mm	180
油压突针力	Hydraulc Ejector Force	tf	2.7
突针行程	Ejector Stroke	mm	35
*圆盘系统	TABLE DLAMETER
圆盘直径	Table Diameter	mm	1240
圆盘回转角度	Table Retatin Angle	º	180º（反复回转）
大外形尺寸	Max.Mould Dimensions	mm	380×380
模具站数	Numbe Of Molds	sets	2
*电器机其它	ELETRICAL EQUIPMENTGENERAL
电动机	Drive Notor	kw	11.5（15HP）
电热	Heater	kw	6.7
机械尺寸	Dimenson Of Machine(LxWx)	m	2.6×1.9×3.7
机械重量	Weight Of Machine	t	5.8
装箱尺寸	Shipping Size(LxWx)	m	2.8×2.1×3.1
装箱重量	Shipping Weight	kg	6800
油箱容量	Oil Tark Capacity	l	260
冷却水量	Cooling Water	l/hr	800~1000
