可调式长柄滤头

可调式长柄滤头

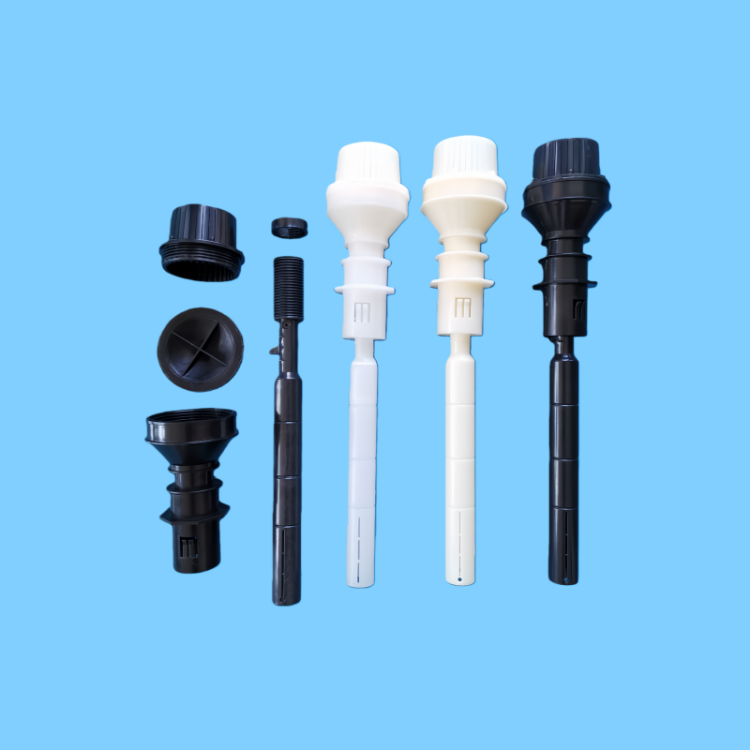

        可调式长柄滤头主要配合ABS整体浇筑滤板使用，由滤帽、滤杆、预埋座三部分组成。其中， 滤杆上具有上下调节功能的螺纹，旋转滤杆可上下调整滤杆上的进气孔使其保持在同一水平高度。

可调式滤头技术要求：

       滤头的表面应光滑、无开裂、缩痕、气泡、溢边等缺陷。 滤帽的缝隙应无残缺、溢边、堵塞等缺陷。

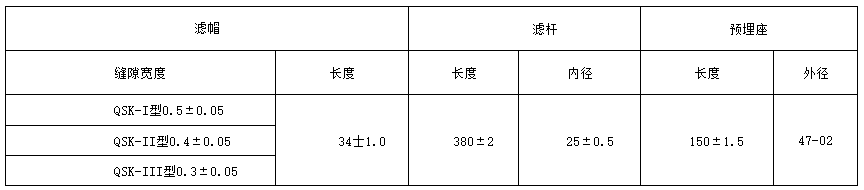

       可调式滤头技术参数：（单位mm）。

       可调节范围：滤杆在预埋座内可调节范围宜为0～50mm，最小调节量应为0.4mm。

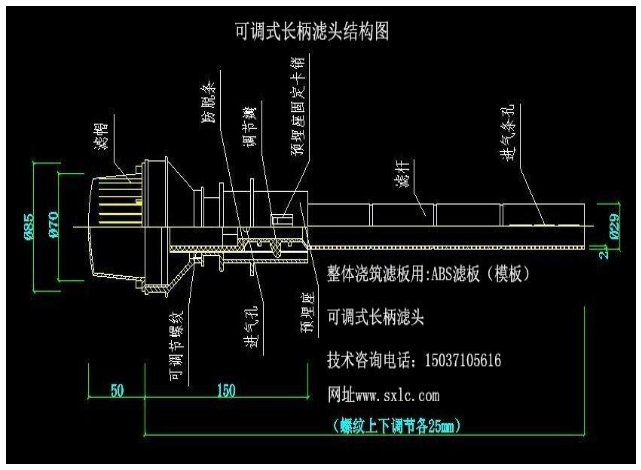

QSK-II型可调式长柄滤头技术参数结构图：

        图解：1-滤帽、2-可调节螺纹、3-进气孔、4-调节瓣与防脱条、5-卡销、6-滤头预埋座、7-滤杆、8-进气缝
