机床结构特点及性能

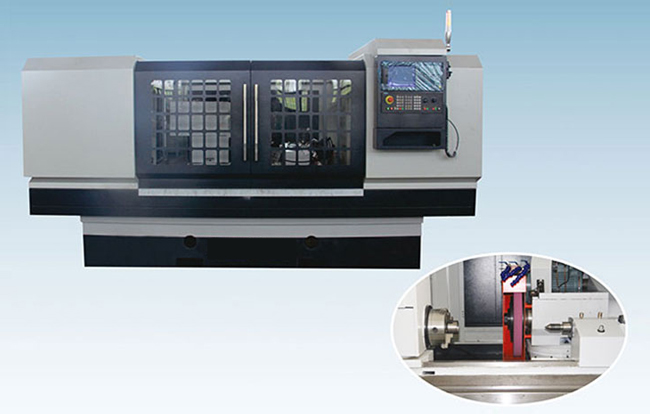

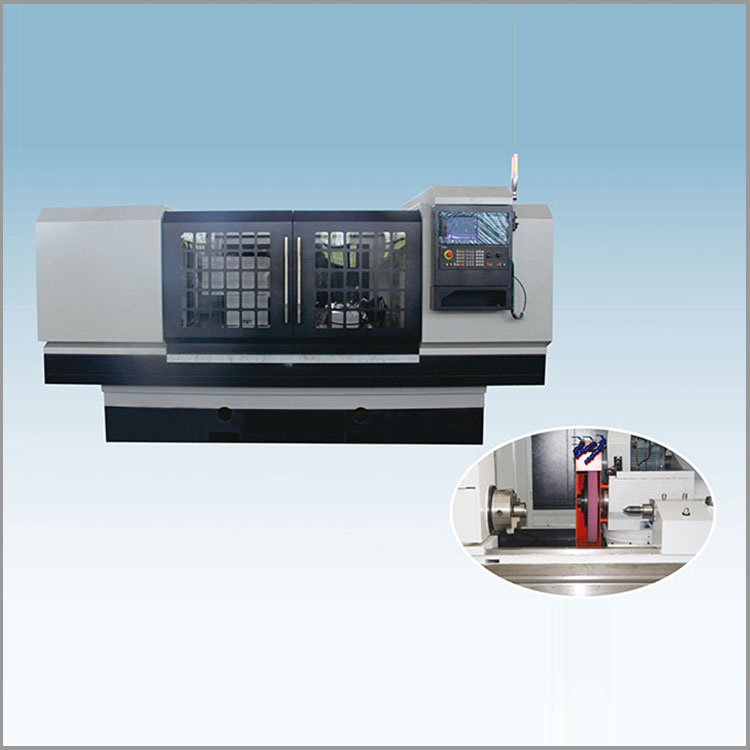

● 本机床为二轴(砂轮架横向进给X轴、工作台纵向运动Z轴)二联动数控外圆磨床，数控系统采用国际或国内知名品牌。具 有自动进刀、退刀、粗磨、精磨，修正砂轮，自动补偿等功能，加配自动测量仪，能实现磨削循环的全闭环功能。

● 砂轮主轴采用套筒式或动静压主轴，砂轮架导轨采用钢导轨，工作台导轨采用平一V型贴塑润滑导轨，采用伺服电机滚珠丝 杠驱动进给机构及工作台移动。

● 机床主体采用铸铁件铸造成型，全封闭防护罩壳，后置背包式电器柜，前置回转式操作屏。


名称长度500mm1000mm1500mm磨削外径范围8—320mm顶尖中心高180mm工作台纵向移动距离550mm1050mm1550mm工作台回转角度+4、—3°砂轮架移动距离200mm头尾架顶尖锥度莫氏5号头架卡盘直径200mm尾架套筒移动量40mm砂轮尺寸600×20—60×305mmX轴伺服电机功率11nmZ轴伺服电机功率20nmX、Z轴定位精度8umX、Z轴重复定位精度2um砂轮电机功率11KW机床总功率21.5kw机床重量7500kg8600kg9800kg机床外形尺寸(mm )3700×2800×26004300×2800×27005200×2800×2800加工精度

（标准试件）圆度0.002mm圆柱度0.005mm表面粗糙度Ra0.32um
