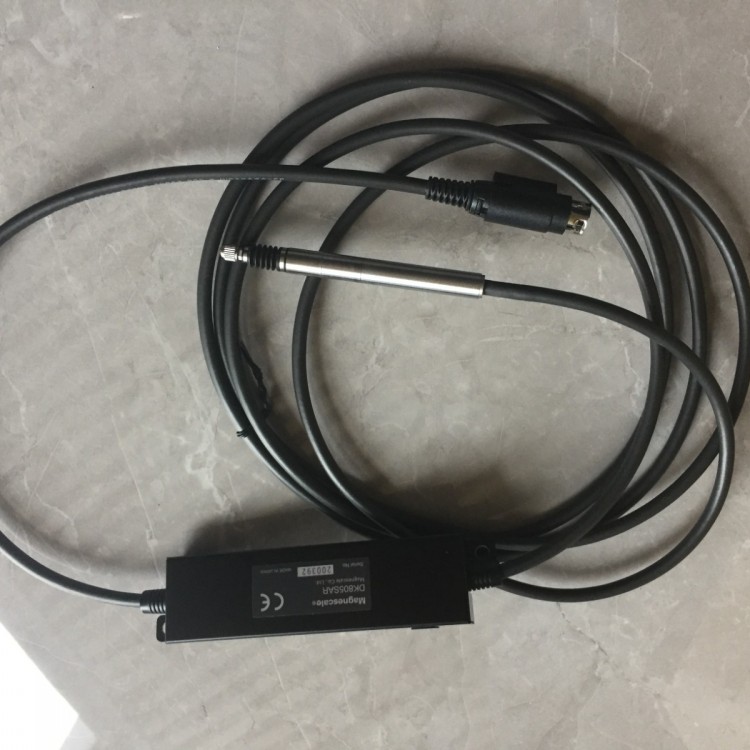

日本magnescale探规传感器DK805SAR5
测量范围：5mm，12mm，30mm
分辨率：0.1µm，0.5µm
精度：1µm p-p ～ 1.7µm p-p (因机型而异)
响应速度：0.1µm的分辨率时为80m/min，0.5µm的分辨率时为250m/min
轴承结构：采用高耐久性滚珠花键轴承，提高了滑动性能
滑动次数：3.2亿次 或更多 (2021年1月仍在继续测试)
防护等级：支持IP67 (直线型/直角型且安装了气管时)
内置原点
输出信号：A/B相(脉冲)，原点(输出电压差动型线驱动器信号)
还备有可以牢固固定的法兰型
| 主要规格 | ||
|---|---|---|
※1 ()内标记的是B型 ※2 不包括内插盒和连接器部分 ※3 直角型且使用φ4mm管子时 ※4 不包括电缆部分和内插盒 ※5 某些部分的形状和尺寸，与以前的DK800系列型号不同 记载内容如有变更，恕不另行通知 | ||
| 型号 | 高分辨率型 | 通用分辨率型 |
| DK805SAR，DK805SALR，DK805SAFR，DK805SAFLR DK805SBR，DK805SBLR，DK805SBFR，DK805SBFLR | DK805SAR5，DK805SALR5，DK805SAFR5，DK805SAFLR5 DK805SBR5，DK805SBLR5，DK805SBFR5，DK805SBFLR5 | |
| 测量范围 | 5mm | |
| 分辨率 | 0.1µm | 0.5µm |
| 精度 (20℃时) | 1µm p-p | 1.5µm p-p |
| 测量力 (20℃时) | 向上：0.35 ± 0.25 N | |
| 横向：0.40 ± 0.25 N | ||
| 向下：0.45 ± 0.25 N | ||
| 工作温度范围 | 0 ～ +50℃ (不得有结露) | |
| 保存温度范围 | -20 ～ +60℃ (90%RH 或更低) | |
| 响应速度 ※1 | 80m/min (42m/min) | 250m/min (100m/min) |
| 主轴驱动方式 | 弹簧挤压 (所有型号) 可通过真空吸入实现空气驱动 (DK805S*LR*) | |
| 原点响应速度 | 与上述响应速度相同 | |
| 原点位置 | 主轴移动1mm ±0.5mm的位置 | |
| 防护等级 ※2 | 直线型：IP67；直角型：IP64 (IP67 ※3) | |
| 耐振动 | 100m/s2 (20 ～ 2,000 Hz) | |
| 耐冲击 | 1000m/s2 (11ms) | |
| 电源电压 | DC 5V ±5% | |
| 功耗 | 1W | |
| 输出 | A/B/原点 输出电压差动型线驱动器信号 (符合EIA-422) | |
| 质量 ※4 | 约30g | |
| 测头 | 带超硬合金球面 安装螺钉为M2.5 | 带钢球面 安装螺钉为M2.5 |
| 输出电缆长度 | 2.5m | |

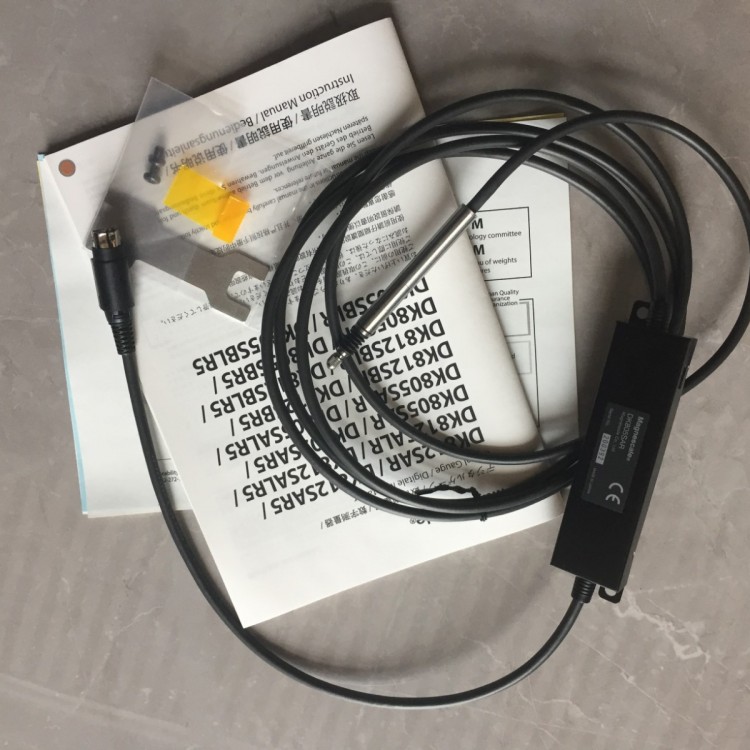

| 附属品 | 使用说明书1份，+PM4×5螺钉2根，紧固螺母，曲柄扳手，波垫圈 安装销各1个 (仅限DK8**S*F**)，软管弯头 (仅限 DK8**S*L**)1个，扳手1个， | |
