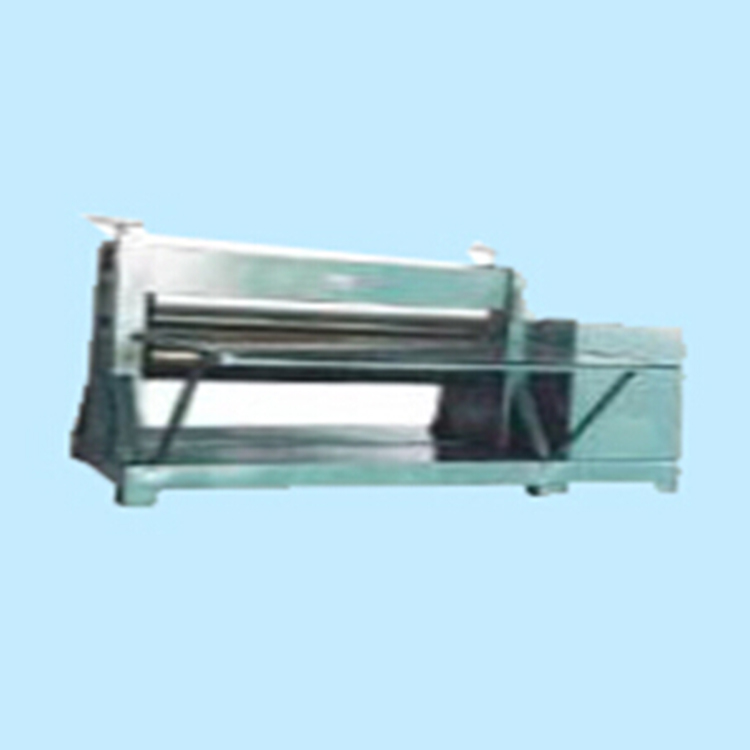

本机是石墨增强垫片，复合板生产线中的主要设备。它是将金属板材双面冲刺后，将石墨板滚压在金属板上，不需要任何粘合剂，经滚压复合而成，其基本结构系由一对参数相同，转向相反的轧辊所组成。是将下轧辊固定在一水平线上，并由电动机，减速机，联轴器输入动力。上轧辊两端轴座则安装于垂直的矩形导轨内，用手轮，丝杆机构上下移动，调节二轧辊之间的间距，二轧辊的同一端装有一对参数相同的啮合齿轮：以获取转速相同，方向相反的回转运动。将柔性石墨板一冲齿金属板一柔性石墨，从轧辊啮入方的导向平台上轻轻推入轧辊间隙内，经滚压定型后的复合板便自动落入成品工作台上。

主要技术参数：
电压：38V50HZ    电动机：5.5KW     转速：960转/分
轧辊尺寸：￠=320mmL=1600mm        HRC>55
齿轮参数：6M50Z        复合速度：4.65米/分
复合zui小厚度：H=1mm    复合zui大厚度：H=5mm
复合zui大宽度：B=1600mm        重量：2500kg
外形尺寸：3500mmX2640mmX1500mm
