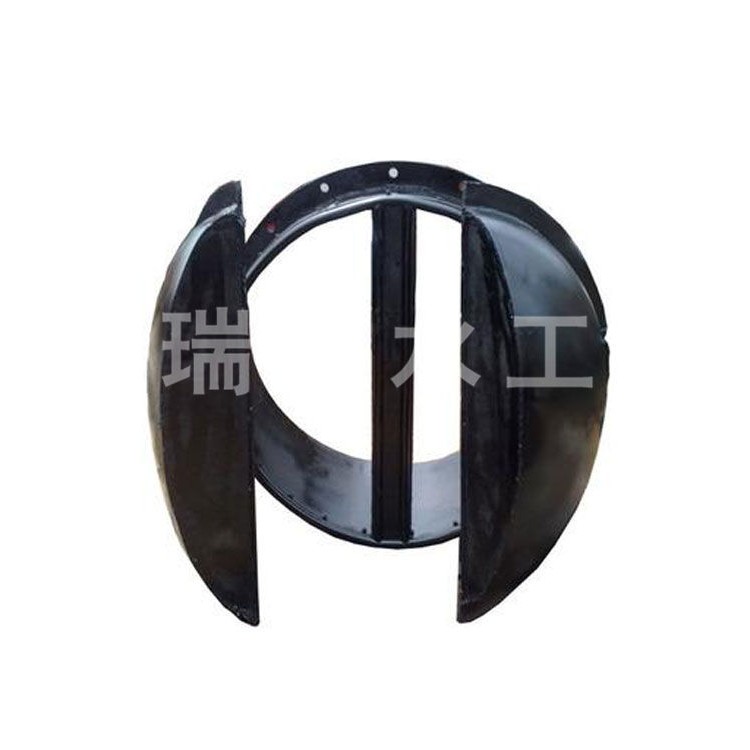

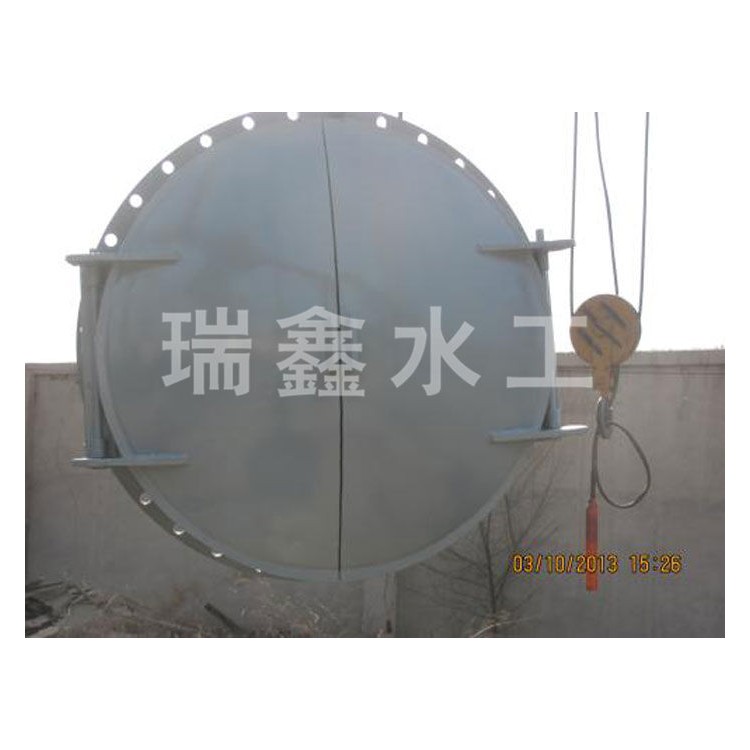

用途：节能型侧开式拍门是保证泵站安 全运行的重要设备，在泵站中其作用是断流和防止停机时水倒流，主要用于：防洪排涝、农田灌溉、城市给排水和跨流域调水，以及各大型工况企业的供水和配水等。

　　 ★主要技术特点：

　　 1.无需任何启闭装置，能自动启闭。节能型侧开式拍门与悬挂式拍门相比zui显著的特点是：

　　 将阀体铰轴竖向布置，并设计了一个zui佳倾斜角度，利用门重分力作闭门的动力，不管大、中、小通径拍门，均无需任何启闭装置。

　　 2.安 全稳定，节能高 效。节能型侧开式拍门运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡；无需手、电、气、液控制，不要人工操作，节省大量人力物力，提高泵站运行可靠性和装置效率，降低运行维护成本，降低泵站能耗。在实际运行中经国家水利部检测测试中 心测试，节能型侧开式拍门比悬挂式拍门节约电能22.5%。

　　 3.维护方便，使用寿命长。丰泰牌拍门的阀轴为不锈钢材料，轴销座为铜合金石墨润滑轴承，不会锈蚀，密封可靠，门座为碳钢材料；产品结构简单合理，运行轨迹独特，使用寿命可达30年以上，且维护方便。

根据力学原理，将门板、铰轴竖向布置，并向内倾斜一定角度，利用门板的自重水平分力作为闭门动力，来达到减小拍门开启阻力和自动闭门的目的。

　　 无论是淹没还是未淹没状态，拍门都能启闭自如。其工作原理：当涵洞内介质压力小于或等于拍门外部背部压时，拍门自动关闭，当涵洞内介质压力大于拍门外部背压时，拍门自动开启。

　　 主要技术参数

　　 阻力系数：≤0.01 水头损失：<0.04M

　　 开启角度：85—90°（以上） 使用温度：0——80℃

　　 装置效率：73%以上，与悬挂式拍门比较介质流速高1/3，流量大1/3

　　 节约电能：22.5% 淹没水头：≤15M

　　 拍门既可法兰连接，也可预埋安装，即在门体后面焊上一节钢筒，然后，用水泥预埋，结构简单牢靠，既省钱又省力。

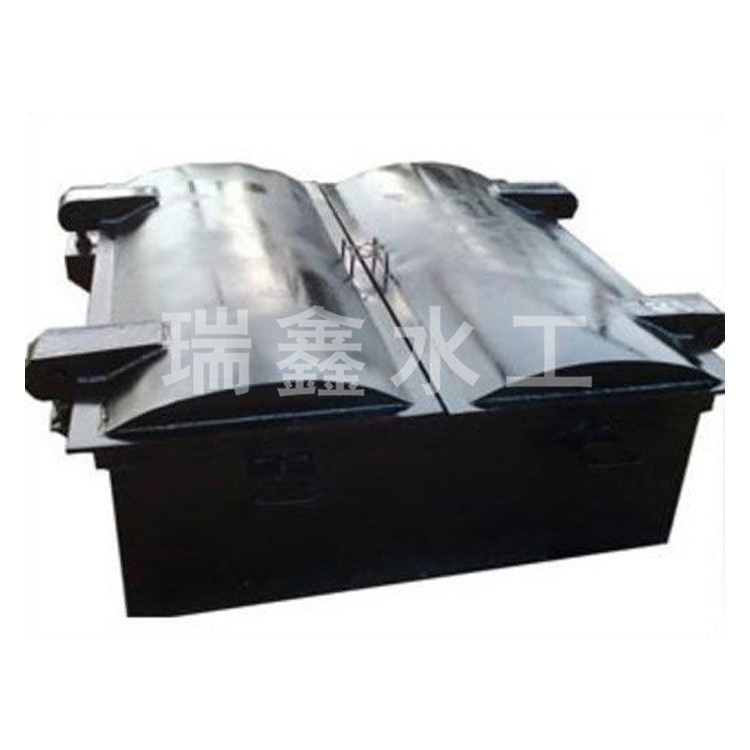

　　 无需任何启闭装置，能自动启闭，节省大量人力物力，降低综合成本。拍门通径300-1800MM之间，无需手、电、气、液控制，不需人工操作，免维修。通径2000-5000MM的圆形或方形拍门，3-12M的装机扬程，只要增加一个简单可靠，无需电力能源，不要人工操作的无级调速缓冲装置，即可达到快开缓闭运作安 全可靠，又能消除撞击和水锤的目的。

　　 维护方便，使用寿命长。拍门主体材料QT500以上的球铁，铰轴为不锈钢材料，轴套以铜合金为基体的球铰式自润滑轴承，双重密封（碳钢+耐磨橡胶），配合偶件不会锈蚀，可以使用30年以上。

　　 安 全稳定，节能高 效。运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡，提高运行可靠性和装置效率，降低运行维护成本，降低泵站能耗。
