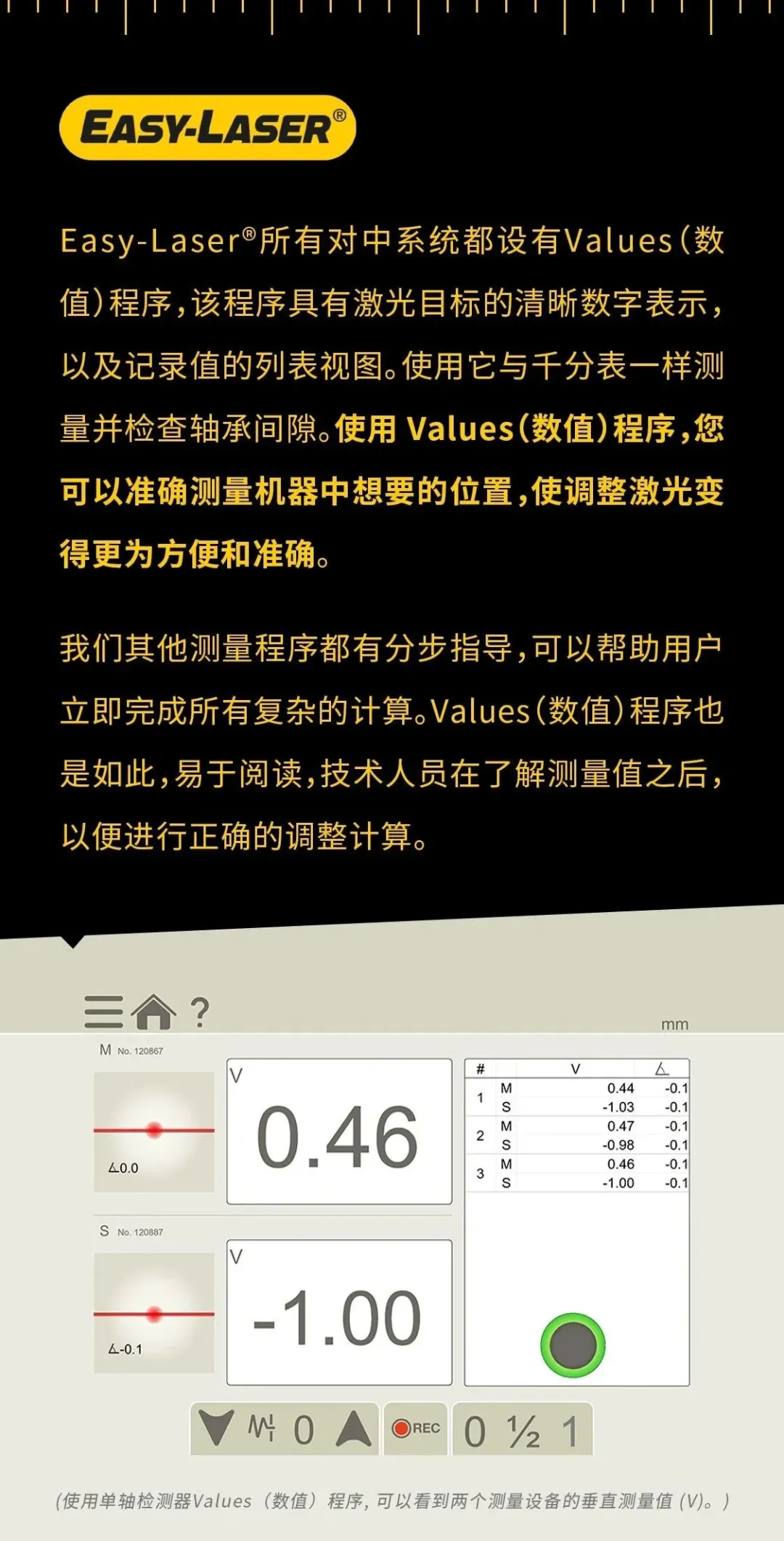

Easy-Laser数值程序的应用

Values（数值）程序从一开始就是 Easy-Laser®系统的一部分。为了充分利用该程序，您应该采用配有点激光技术的测量单元。对于某些应用，单独的激光发射器（例如 D22）可读取垂直与水平两个方向的数值。它也可以与线激光单元一起使用，读取一个方向的数值。 由于技术原因，测量单元之间的测量精度不同，可以选择0.001毫米的分辨率进行测量，但0.01毫米的分辨率通常就足够了。

以下是Easy-Laser®工程师对于Values（数值）程序的灵活性和强大功能的一些示例介绍：

◉ 抬高轴的末端并验证承载轴的轴承中的组合间隙有助于我们了解如何对中该特定机器。

◉ 将测量设备置于12点钟位置，调零然后松开泵上安装的法兰（在泵充满介质之前），查看这些接头的应力是否影响设备对中。这样做的话，泵和电机会在一段时间后 “稳定下来”，定心会发生改变，很可能会缩短机器的使用寿命。

◉ 加载安装查看底座是否坚固，在启动机器之前执行此操作可以防止未来出现其他问题。

◉ 通过任何间隔记录一段时间内的值，例如，查看机械设备加载时底座是否发生任何变化。即在运作状态下，进行动态检查。

◉ 如果我们的测量单元（M和S）将激光束指向对方，然后重新设置测量值并旋转轴。如果轴彼此居中，则测量值应该始终较低，且在轴承间隙公差范围内，无需指定任何机器参数即可进行快速测试。

之前，工程师开展了一个关于在闸门轴承上使用 XT 系列系统（点激光）的培训课程，即闸门的枢轴点。经检查，发现滑动轴承有损坏，然后想试图找出损坏的原因并获得一个数据来查看故障程度。

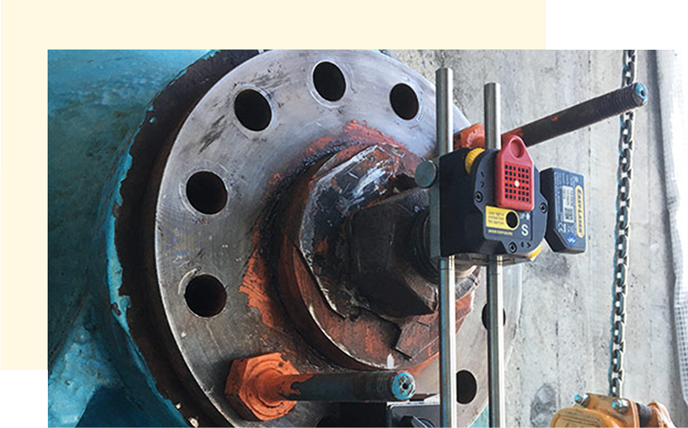

（安装在旋转中心的测量单元，整个蓝色部分都在旋转）

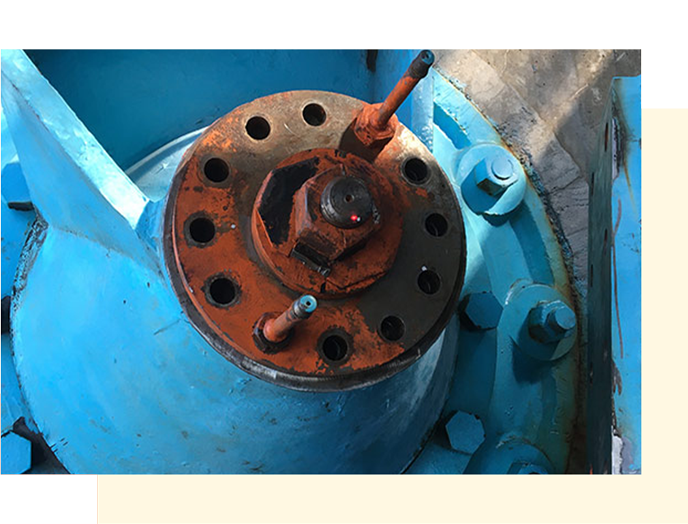

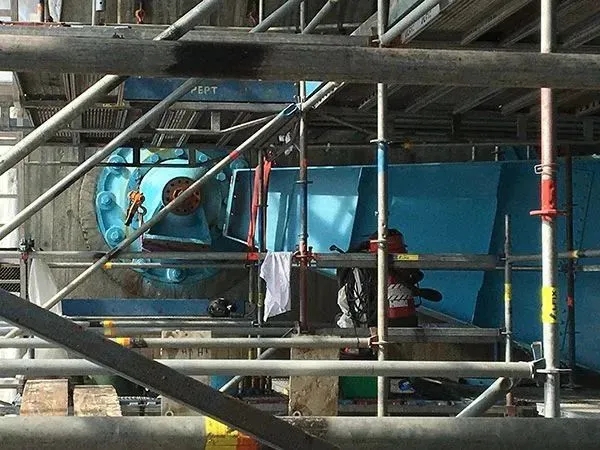

（激光从另一侧击中点）

安装测量单元  首先根据上图安装测量单元，发射器位于旋转中心。然后我们启动Values（数值）程序，旋转并将光束锥形到对面的一个点。轴承之间的距离约为14米，但这些测量单元的范围为20米，因此有足够的余量。我们在两边都这样做是为了从视觉上检查它们是否相对正确地指向对方，然后进行了正常的轴对中，并获得了偏差的数据。

检查原因

下一步是检查导致偏差的原因, 我们将激光发射器 D22 垂直安装在闸门侧面的密封面上，然后将光束指向在上侧安装M单元的轴承。

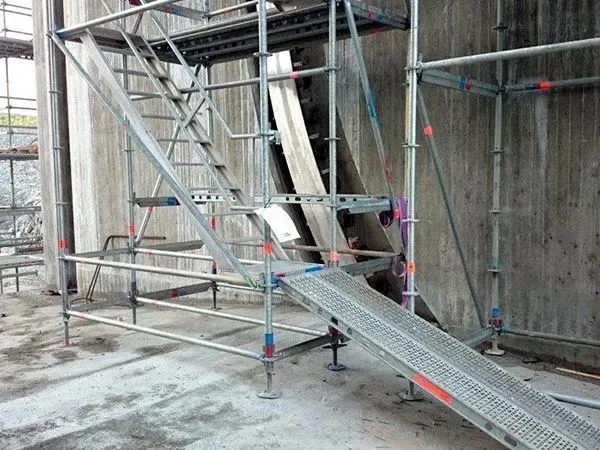

（闸门安装前的密封面）

 我们将方位旋转 180°，向下扫描光束，读取值，将其减半，从而得到一个数据，然后在闸门两侧进行相同的测量。

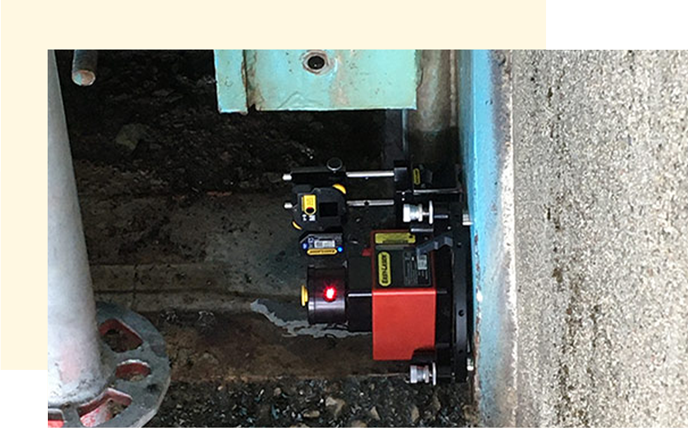

（激光发射器 D22 在密封侧装有集成磁铁）

（安装在外侧的测量单元）

得出结果

在这种情况下，我们能够证明一侧的游隙比另一侧大三倍，并且游隙的方向与我们从之前的测量中获得的指向方向相匹配，这样就能够精准找到需要更正的位置。Values（数值）程序、直线和直角激光束以及大量常识帮助我们做出决定并采取正确的纠正措施。

通过Values（数值）程序，许多用户都可以找到改进和调整其机器的全新方法。
