智能调节型电动暗板式刀闸阀 PZ973-10P-DN300

产品概述

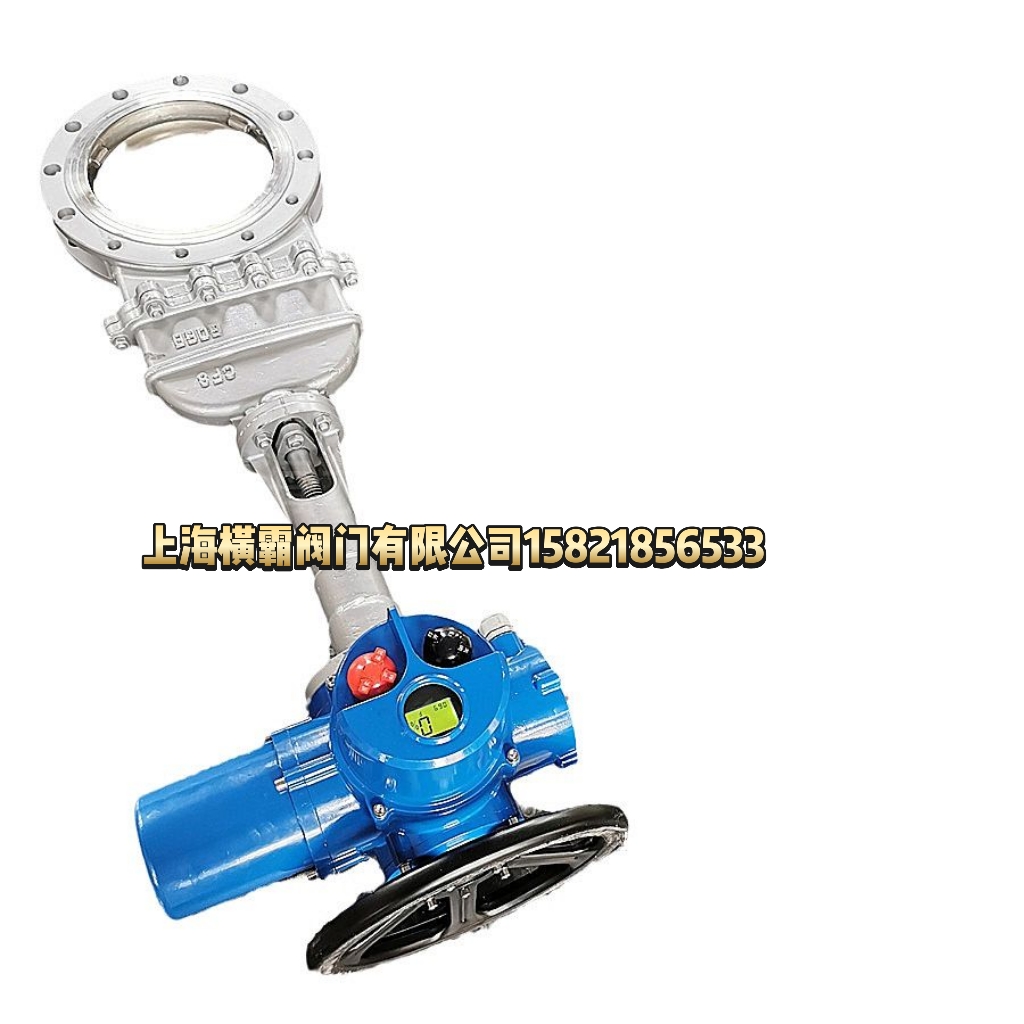

电动刀型闸阀配备多回转式电动装置，通过驱动阀板做上下直线运动，实现阀门的远程开启与关闭控制。其阀体材质选用铸钢或不锈钢，通径范围为 DN15 - DN1800，适用温度在 -30℃至 +425℃之间，公称压力为 0.6 - 1.6MPa 。常规电源电压为 AC380V 或 AC220V、50Hz，控制方式包含开关型、调节型、总线型以及风光互补型；阀体结构常见的有明杆式和暗板式两种。该阀门广泛应用于煤矿选煤洗煤厂、化工厂、煤炭企业、制糖厂、水处理厂、造纸厂等领域，在造纸行业的管道调节与节流方面发挥着重要作用。

产品特点

1. 刀形浆闸阀依据口径差异，分为暗杆（DN50 - 1400mm）和明杆（DN50 - 1400mm）两种类型。全圆形直流通道设计，有效防止物料留存和堵塞。刀板底端呈刀刃状，对纤维、纸浆、木浆等松软物料具备切断功能，同时开启和关闭效果良好。刀板上端安装的硬聚四.氟.乙.烯.刮泥器，能阻止粉尘、砂砾等擦伤性物质进入填料盒，有助于延长刀板使用寿命。阀板选用不锈钢材质并经精磨抛光处理，可实现较好的密封效果。产品设计紧凑，占用空间小、重量轻、价格实惠，安装简便，具备完善的耐磨防堵措施，维修方便、使用便捷且寿命较长，驱动装置可根据需求灵活选择。

2. 阀体和填料涵均采用精密铸造工艺，其中阀体为凸缘式整体铸造。阀体材质可根据用户需求，在 304、316、316L、WCB、2Cr13 等材料中选择，密封圈采用 PTFE 增强聚四氟.乙.烯材质，具有耐腐蚀、耐磨损、不沾渣的特性。

3. 阀板设有 5 个支撑点，使其具有良好的自对中性能。当阀门关闭且承受背压时，阀板不易发生偏移。

4. 刀形浆闸阀的驱动方式多样，可配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动或电动装置。

5. 刀形浆闸阀内部通道可设计成 V 形、三角形、五角形等形状，其中 V 型闸板可用于调节控制。

6. 刀形浆闸阀的连接形式有对夹式和法兰支耳式，密封形式包括金属对金属硬密封、金属对聚氨酯密封以及带增强的聚四.氟.乙.烯软密封。

7. 适用介质广泛，涵盖金矿粉、尾矿、纸浆、木浆、纤维、粉尘、经化学品处理的污水、沉淀池中的物质、矿砂、炉渣、煤泥、沥青、料仓出口物料、水果、谷物、水泥浆、屠宰厂废水等。

8. 工作温度范围：软密封（PTFE）为 -40℃ - 180℃；碳素钢为 -30℃ - 425℃；不锈钢为 -40℃ - 600℃；铬钼钒钢不高于 550℃；工作压力为 0.6 - 1.6MPa。




执行标准

1. 设计遵循 JB／T869l - 1998、MSS SP - 81 标准。

2. 法兰按照 GB／T9113．1 - 2000 标准执行。

3. 结构长度依据 GB／T1 - 5188．2 - 94 标准确定。

4. 试验和验收依据 GB／T13927 标准进行。

材质说明

需注意，将手动操作机构更换为多回转电动装置，即可实现电动操作控制，从而成为电动刀型闸阀。
