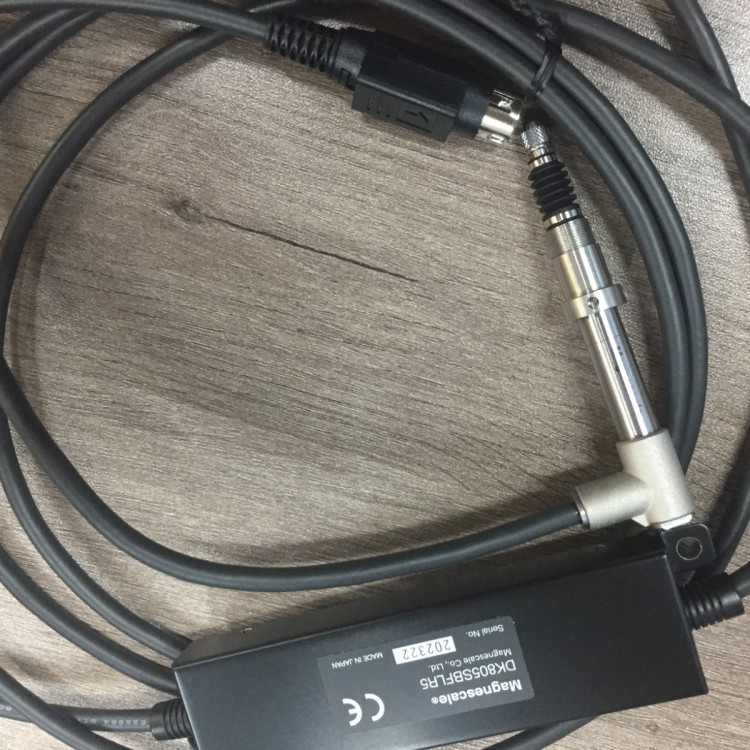

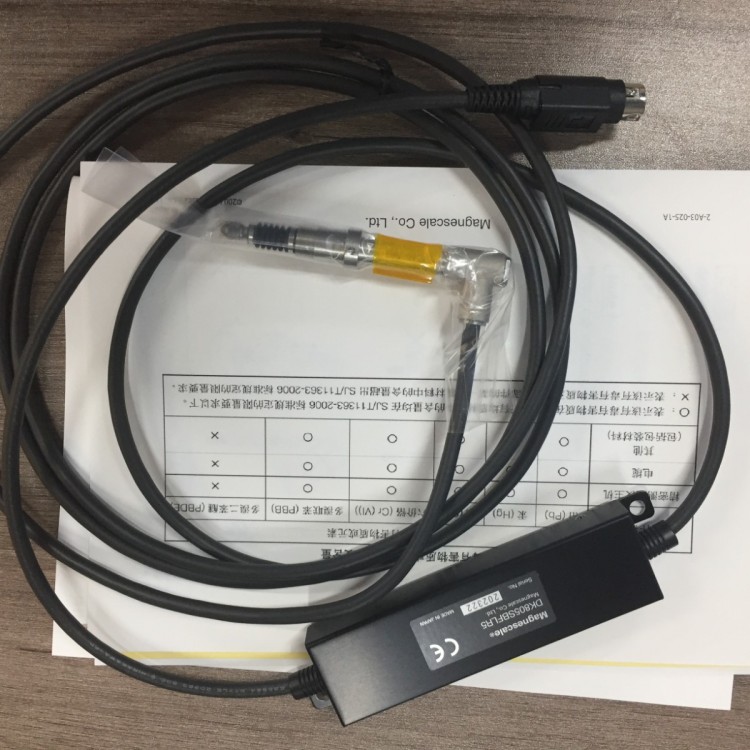

日本magnescale位移传感器DK812SBR5

采用高耐用性的滚珠花键轴承，外形细长，中控管口径为φ8mm
通信号处理技术实现了高精度，对需要实时性的测量也能应对

测量范围：5mm，12mm，30mm
分辨率：0.1µm，0.5µm
精度：1µm p-p ～ 1.7µm p-p (因机型而异)
响应速度：0.1µm的分辨率时为80m/min，0.5µm的分辨率时为250m/min
轴承结构：采用高耐久性滚珠花键轴承，提高了滑动性能
滑动次数：3.2亿次或更多 (2021年1月仍在继续测试)
防护等级：支持IP67 (直线型/直角型且安装了气管时)
内置原点
输出信号：A/B相(脉冲)，原点(输出电压差动型线驱动器信号)
还备有可以牢固固定的法兰型

主要规格
※1 不包括内插盒和连接器部分 ※2 直角型且连接φ4mm管子时 ※3 不包括电缆部分及内插盒记载内容如有变更，恕不另行通知
型号	高分辨率型		通用分辨率型
型号	DK812SAR DK812SALR DK812SAFR DK812SAFLR DK812SAVR	DK812SBR DK812SBLR DK812SBFR DK812SBFLR DK812SBVR	DK812SAR5 DK812SALR5 DK812SAFR5 DK812SAFLR5 DK812SAVR5	DK812SBR5 DK812SBLR5 DK812SBFR5 DK812SBFLR5 DK812SBVR5
测量范围	12mm
分辨率	0.1µm		0.5µm
精度 (20℃时)	1µm p-p		1.5µm p-p
测量力 (20℃时)	向上：0.4 ±0.3 N　　0.6 ±0.5 N (气动挤压型) 横向：0.5±0.3 N　　0.7 ±0.5 N (气动挤压型) 向下：0.6±0.3 N　　0.8 ±0.5 N (气动挤压型) 　　　　　　　　　　　　　　　　　　气压:0.055MPa时
大响应速度	80m/min	42m/min	250m/min	100m/min
原点位置	主轴移动1mm ±0.5mm的位置
原点响应速度	与上述响应速度相同
输出	A/B/原点　输出电压差动型线驱动器信号 (符合EIA-422)
主轴驱动方式	弹簧挤压　(DK812SAR/SAFR/SBR/SBFR/SAR5/SAFR5/SBR5/SBFR5) 气动挤压 (DK812SAVR/SBVR/SAVR5/SBVR5) 弹簧挤压/真空吸入 (DK812SALR/SAFLR/SBLR/SBFLR/SALR5/SALR5/SAFLR5/SBLR5/SBFLR5)
防护等级 ※1	直线型：IP67；直角型：IP64 (IP67 ※2)
耐振动	100m/s2 (20 ～ 2,000 Hz)
耐冲击	1000m/s2 (11ms)
工作温度范围	0 ～ +50℃ (不得有结露)
保存温度范围	−20 ～ +60℃ (90%RH 或更低)
电源电压	DC 5V ±5%
功耗	1W
质量 ※3	约30g
输出电缆长度	2.5m
测头	带超硬合金球面　安装螺钉为M2.5		带钢球面　安装螺钉为M2.5
附属品	使用说明书，+PM4×5螺钉2根，紧固螺母，曲柄扳手，波垫圈安装销各1个 (仅限DK8*SF)，软管弯头1个 (仅限DK8SL*) 扳手1个
