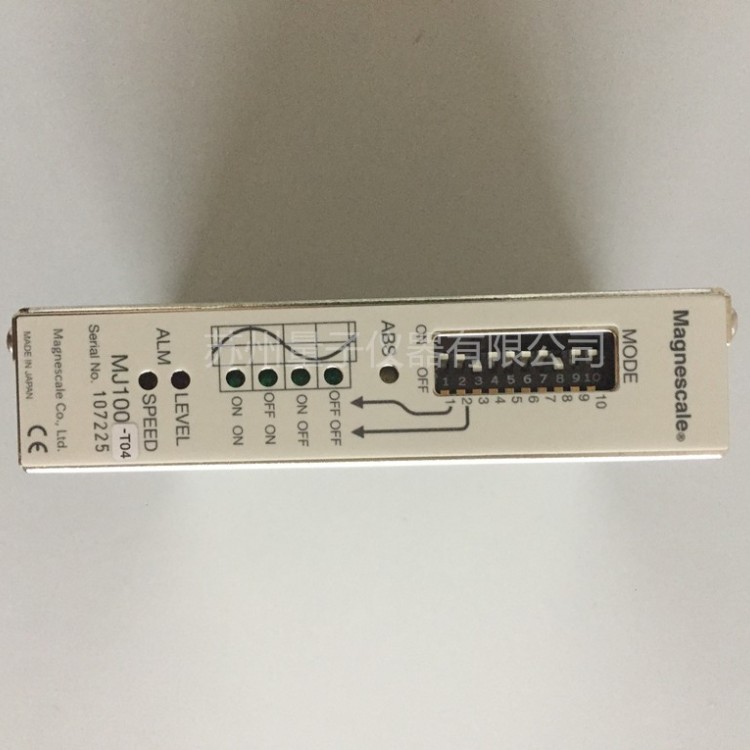

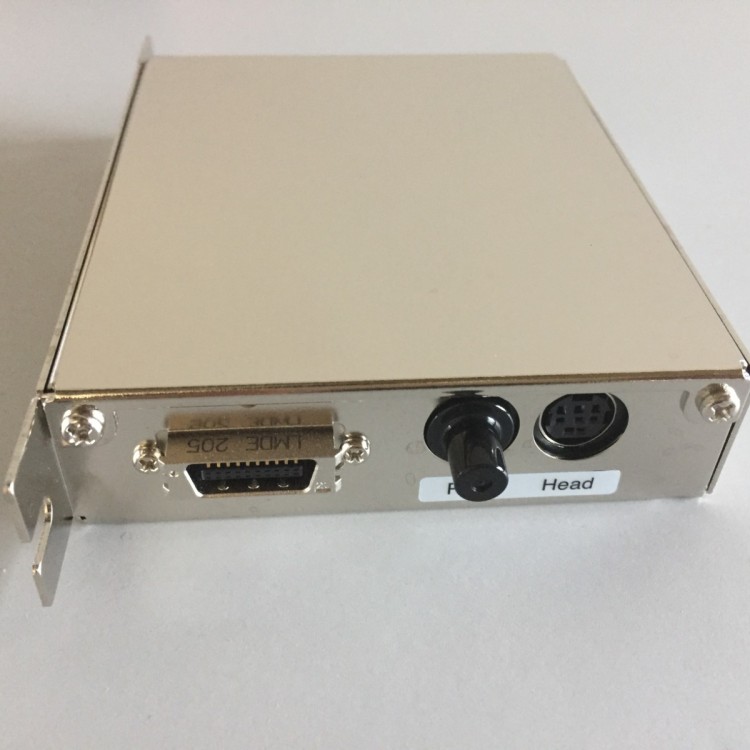

日本magnescale放大器MJ100

MJ100/MJ110的特点

作为工业机械使用而设计的1轴1外壳型内插盒，为贴装磁栅尺

可分割成40到1000个部分
与另售的贴装磁栅尺读头组件PL25及栅尺组件SL110/130 (基本波长=5mm)，
或 PL60及栅尺组件SL331 (基本波长=2mm)组合使用时，输出分辨率为2 ～ 125µm的A/B相(脉冲)信号
电源电压 MJ100：5V (4.5 ～ 6V)，MJ110：12 ～ 30V (11 ～ 31V)
MJ100同时输出以贴装磁栅尺的再生波长(PL25=5mm，PL60=2mm)为1个周期的UVW相

主要规格
1 该值是相位差为1μs时的参考值。可能会因输出电缆的长度而无法工作 2 如果因断线等而出现异常置位，则可能无法工作记载内容如有变更，恕不另行通知
型号		MJ100	MJ110
电源电压		DC 5V (4.5 ～ 6V)	DC 12 ～ 30V (11 ～ 31V)
功耗		4W	3W
输出接口		线驱动器 (符合EIA-422)	集电极开路 (IOL=50mA max.)
输出		A/B相(脉冲)，Z相，UVW相，警报	A/B相(脉冲)，Z相，警报
分割数		1000・960・800・512・500・480・400・256・240・200・128・120・100・80・64・40 及其1/2 (但是，不满足同步原点规格)
响应频率	1000分割	6kHz：连接PL25时为1800m/min 　　　连接PL60时为720m/min	600Hz：连接PL25时为180m/min 　　　　连接PL60时为72m/min*1
	500分割	15kHz：连接PL25时为4500m/min 　　　　连接PL60时为1800m/min	1.5kHz：连接PL25时为450m/min 　　　　　连接PL60时为180m/min*1
	200分割	42kHz：连接PL25时为12600m/min 　　　连接PL60时为5000m/min	4.2kHz：连接PL25时为1260m/min 　　　　　连接PL60时为500m/min*1
	120分割	70kHz：连接PL25时为21000m/min 　　　连接PL60时为8400m/min	7.4kHz：连接PL25时为2220m/min 　　　　　连接PL60时为888m/min*1
小相位差		100ns	1μs
警报*2		速度警报 (小相位差时间或大响应频率)，电平警报(0.4Vp-p 或更低)，小警报时间约400ms
系统启动时间		开机后0.5秒或更短
连接对象栅尺		PL25 或 PL60
工作温度范围		0 ～ 45℃
保存温度范围		-20 ～ 60℃
外形尺寸		138×93×26(mm) 包括突出物
质量		350g
附属品		使用说明书，输出连接器，连接器帽，安装螺丝，铁氧体磁芯
另售附件		SET-P16-1 (用于外部原点)栅尺延长电缆，外部原点延长电缆，带电缆输出连接器
