菏锅集团60立方LNG储罐价格

60立方LNG储罐液化天然气储罐为低温绝热储罐为真空粉末绝热型式，其结构为内容器及外容器组成双层容器，选用材料为奥氏体不锈钢，外容器材料根据用户地区不同选用为Q235-B或16MnR，内、外容器夹层充填绝热材料珠光砂并抽真空。绝热材料选用热态下的珠光砂充填夹层并抽真空。

60立方LNG储罐液化天然气储罐应用范围

产品适用于钢铁、冶金、结构、化学工业、制药、食品、玻璃、民用、医疗事业、等行业，并降低用气成本。是目前各行业首选的液态气体储存容器。

液化天然气储罐产品特点

1.液化天然气储罐型号：立式和卧式

2.储罐有效容积：2m3-100m3（常用容积有2m3、3m3、5m3、10m3、15m3、20m3、30m3、50m3、100m3）并可根据用户要求规格设计制

3.工作压力：≥0.2MPa（常用压力有0.8MPa、1.6MPa）;

4.存储介质：液氧（LOX）、液氮(LIN)、液氩(LAr)、液体二氧化碳（LCO2）、液化天然气（LNG）等;

5.设计压力压力：设计压力0.84Mpa　1.68Mpa,　 工作压力：0.8MPa　 1.6Mpa;

6.抗冲击性能大，震性能强.

60立方LNG储罐液化天然气储罐的发展

随着气体工业及天然气工业的发展，以液化天然气储罐应用越来越广泛。除大型LNG装置及LNG接收站配套大型及特大型卧式低温储罐外，空分装置、中小型LNG装置、LNG储配站及LNG气化站一般配置中小型卧式低温储罐，罐容多在lO000m以下。卧式低温储罐作为这类装置的核心设备，型式的选择关系肴整个装置的造价及运行成本，选择何种型式卧式低温储罐以满足装 要求变得尤为重要。

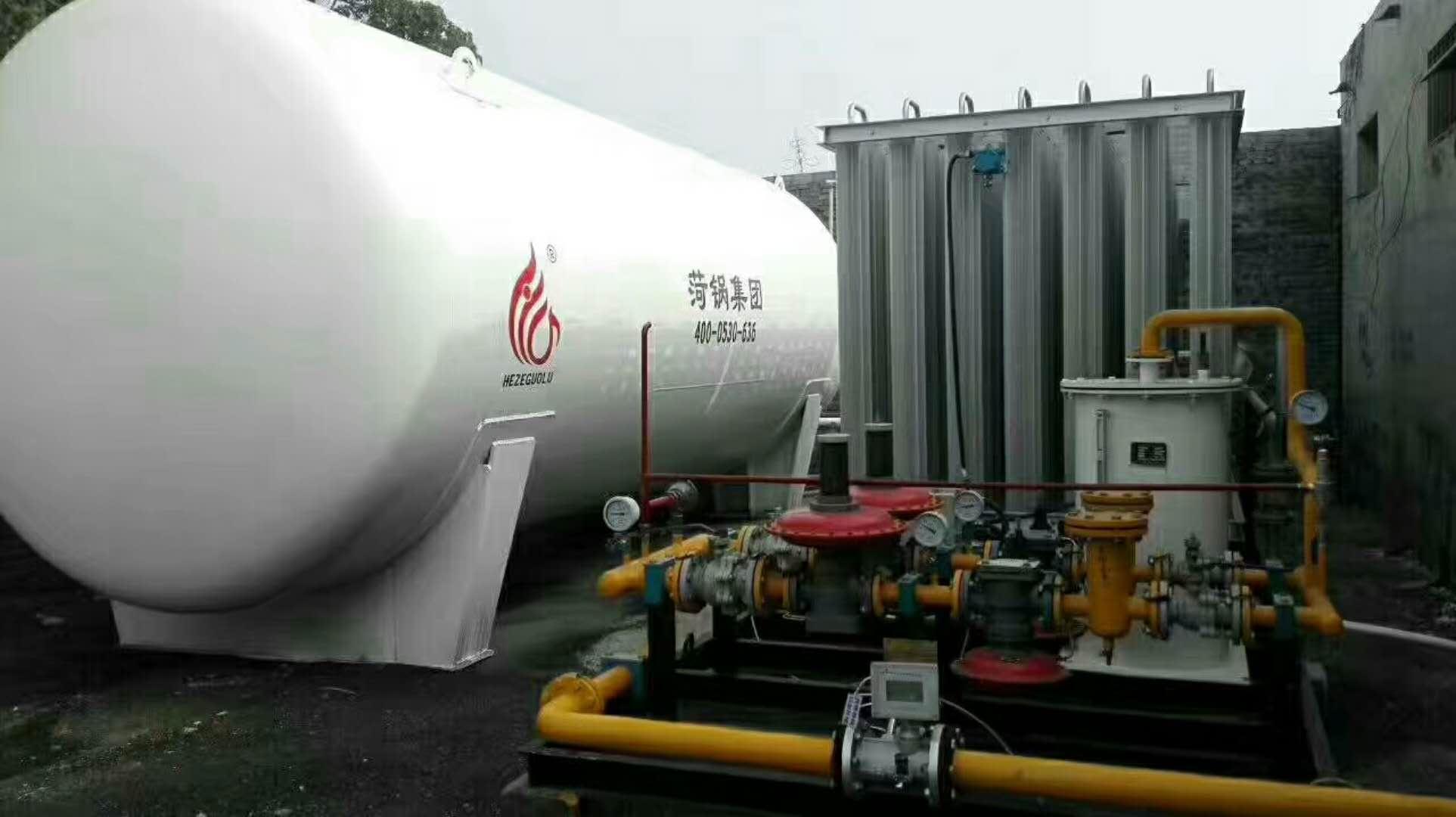

 30、60、100立方LNG储罐气化站阀门、管材、管件

1. 阀门选型设计

工艺系统阀门应满足输送LNG的压力和流量要求，同时必须具备耐-196℃的低温性能。常用的LNG阀门主要有增压调节阀、减压调节阀、紧急切断阀、低温截止阀、安全阀、止回阀等。阀门材料为0Cr18Ni9。

2  管材、管件、法兰选型设计

介质温度≤-20℃的管道采用输送流体用不锈钢无缝钢管(GB/T 14976—2002)，材质为0Cr18Ni9。管件均采用材质为0crl8Ni9的无缝冲压管件(GB/T 12459)。法兰采用凹凸面长颈对焊钢制管法兰(HG 20592)，其材质为0Cr18Ni9。法兰密封垫片采用金属缠绕式垫片，材质为0crl8Ni9。紧固件采用专用双头螺柱、螺母，材质为0Crl8Ni9。

介质温度>-20℃的工艺管道，当公称直径≤200 mm时，采用输送流体用无缝钢管(GB/T8163)，材质为20号钢；当公称径>200mm时采用焊接钢管(GB/T 3041—2001)，材质为Q235B。管件均采用材质为20号钢的无缝冲压管件(GB/T 12459)。法兰采用凸面带颈对焊钢制管法兰(HG 20592)，材质为20号钢。法兰密封垫片采用柔性石墨复合垫片(HG 20629)。

LNG工艺管道安装除必要的法兰连接外，均采用焊接连接。低温工艺管道用聚氨酯绝热管托和复合聚乙烯绝热管壳进行绝热。碳素钢工艺管道作防腐处理。

六. LNG气化站的消防设计

LNG气化站的消防设计根据CB 50028《城镇燃气设计规范》LPG部分进行。在LNG储罐周围设置围堰区，以保证将储罐发生事故时对周围设施造成的危害降低到最小程度。在LNG储罐上设置喷淋系统，喷淋强度为0．15 L/(s·m2)，喷淋用水量按着火储罐的全表面积计算，距着火储罐直径1．5倍范围内的相邻储罐按其表面积的50％计算。水枪用水量按GBJ 16《建筑设计防火规范》(2001年版)和GB 50028《城镇燃气设计规范》(2002年版)选取。
