天然气储罐又称低温储罐，是立式或卧式双层真空绝热储罐，内胆选用材料为奥氏体不锈钢，外容器材料根据用户地区不同，按国家规定选用为345R，内、外容器夹层充填绝热材料珠光砂并抽真空，产品是国家技术监督局现场检验并出具压力容器监检证书。

  天然气储罐是LNG气化站的主要设备，直接影响气化站的正常生产，也占有较大的造价比例。按结构形式可分为地下储罐、地上金属储罐和金属预应力混凝土储罐。对于LNG储罐，现有真空粉末绝热型储罐、正压堆积绝热型储罐和高真空层绝热型储罐，中、小型气化站一般选用真空粉末绝热型低温储罐。储罐分内、外两层，夹层填充珠光砂并抽真空，减小外界热量传入，保证罐内LNG日气化率低于0.3%。

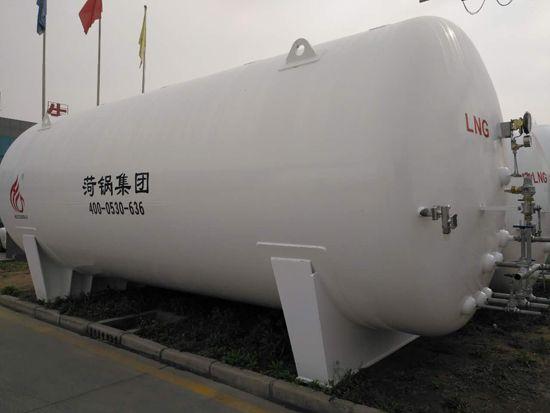

天然气储罐

  天然气储罐的操作压力为0.6-1.44MPa，操作温度为-162℃，（分为立式或卧式）其罐体由内外两层构成，为了减少外部热量向罐内的传入，两层间采用抽真空填充珠光砂保冷材料绝热结构，与大气隔离，避免了大气压力或温度变化的影响以及湿空气进入内、外罐间保冷层，有效保证和提高了保冷材料的使用效果。

  天然气储罐的安全要求高。由于罐内储存的是低温液体，储罐一旦出现意外，冷藏的液体会大量挥发，气化量大约是原来冷藏状态下的３００倍，在大气中形成会自动引爆的气团。因此，ＡＰＩ、ＢＳ等规范都要求储罐采用双层壁结构，运用封拦理念，在层罐体泄漏时，第二层罐体可对泄漏液体与蒸发气实现完全封拦，确保储存安全。

菏泽锅炉厂有限公司

 60立方LNG储罐技术参数：

容器类别： II类   结构型式：卧式   绝热方式：真空粉末绝热（珠光砂）

介    质： LNG(液化天然气）      最高允许工作压力：0.86Mpa

设计温度：内胆：-196℃           外胆：-20-50℃

工作压力：0.8Mpa  外胆：-0.1 MPa 设计压力：0.84Mpa 外胆：-0.1 MPa

容    积：60m3   有效容积：54m3 材料：内胆：S30408    外胆：Q345R

规格：内胆：?2400×12400×7/8 外胆：?2900×13140×8/10 总长度：14929mm
  总重量：21760kg      夹层间距：250mm       内胆内管材料：S30408       外形尺寸?2916×14929mm

夹层保温材料：TCHP-50型珠光砂    填充量：＞30.8m3

内胆气压试验：介质：氮气         试验压力：1.06Mpa

阀门；低温不锈钢截止阀  封结真空度：≤5Pa    静态蒸发率≤0.316%/d

真空夹层漏气速率≤2×10-6 Pa.m3/s 真空夹层漏放气速率≤6×10-5 Pa.m3/s

制造验收标准:

GB/T18442.1~18442.6-2011, TSG21~2016《固容规》，NB/T47042-2014
