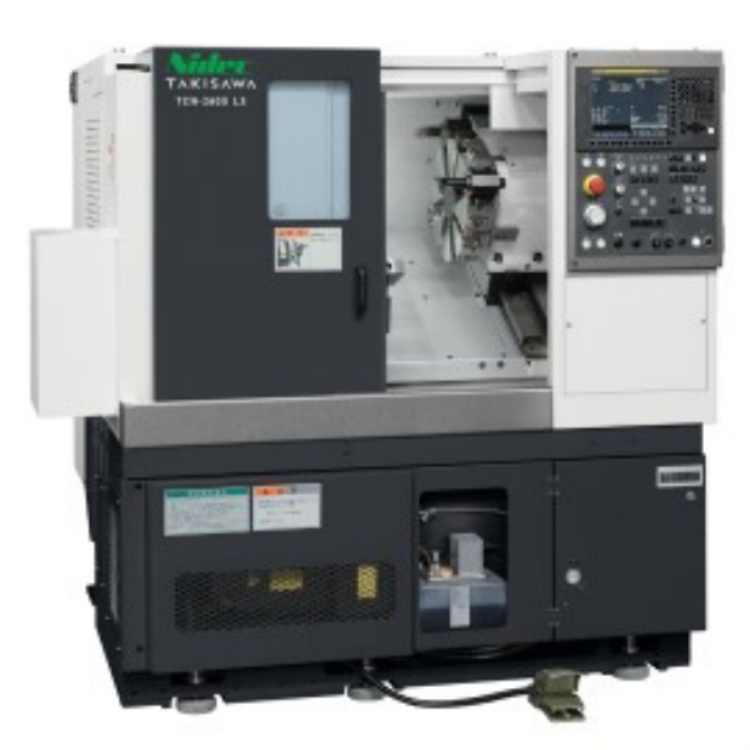

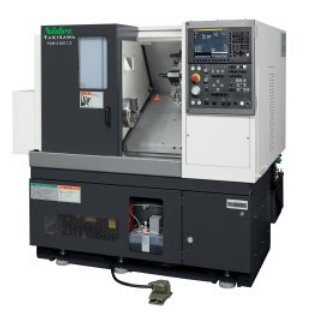

TCN-2100 系列

公司： Takisawa Machine Tool Co.， Ltd

· 打印

8“ TCN 的新型号因其高切割能力和多功能性而被全球选择！

所有滑轨均采用高刚性、高精度的矩形滑轨。/ 通过检查主轴电机和减速比，与以前的机器相比，连续额定扭矩得到改善。/ 备有 8 工位刀塔（标准刀塔）、12 刀位（可选）和铣削 12 工位刀塔三种类型。/ 支撑高刚性液压尾座（可选）

产品数据

机器主要规格





（转弯）

TCN-2100 L3

TCN-2100 L6

卡盘尺寸

英寸

8

8

刀塔类型


8 工位刀塔
（直接安装型）

12 工位刀塔
（直接安装型）

8 工位刀塔
（直接安装型）

12 工位刀塔
（直接安装型）

z大车削直径

毫米

φ410

φ340

φ410 *2

φ340 *2

z大车削长度

毫米

300

600

棒材容量 *1

毫米

φ51

φ51

主轴转速

min-1

3200 [OP. 5000]

3200 [OP. 5000]

旋转工具速度

min-1

-

-

快速移动速率

米/分钟

X ： 24 / Z ： 30

X ： 24 / Z ： 30

主轴电机
（30 分钟，S3 60%/连续）

千瓦

11/9

11/9

旋转工具电机
（15 分钟/连续）

千瓦

-

-

机器高度

毫米

1700

1700

所需占地面积

毫米

1750×1532 年

2095×1532 年

机器重量

公斤

2700

3200

1）请注意，棒料容量取决于卡盘和气缸的类型。
2） 由于 L6 的规格，根据工件尺寸，z大车削直径可能会受到限制。请参阅产品目录的“转弯范围的极限”。

　


（车削和铣削）

TCN-2100CM L3

TCN-2100CM L6

卡盘尺寸

英寸

8

8

刀塔类型


旋转刀具类型
12 工位刀塔

旋转刀具类型
12 工位刀塔

z大车削直径

毫米

φ280

φ280

z大车削长度

毫米

208

508

棒材容量 *1

毫米

φ51

φ51

主轴转速

min-1

3200 [OP. 5000]

3200 [OP. 5000]

旋转工具速度

min-1

6000

6000

快速移动速率

米/分钟

X ： 24 / Z ： 30

X ： 24 / Z ： 30

主轴电机
（30 分钟，S3 60%/连续）

千瓦

11/9

11/9

旋转工具电机
（15 分钟/连续）

千瓦

5.5/3.7

5.5/3.7

机器高度

毫米

1700

1700

所需占地面积

毫米

1810×1532 年

2277×1532

机器重量

公斤

2800

3300

1）请注意，棒料容量取决于卡盘和气缸的类型。
2） 由于 L6 的规格，根据工件尺寸，z大车削直径可能会受到限制。请参阅产品目录的“转弯范围的极限”。

TCN-2100G 我们响应自动请求。

实现 Compact Automation！

装载机目标工件

外径

毫米

φ160

长度

毫米

100

重量

公斤

3 （×2）



工件进料器规格

托盘数量


16

装载能力（每个托盘）

公斤

40

工件堆垛高度

毫米

450
