详情描述

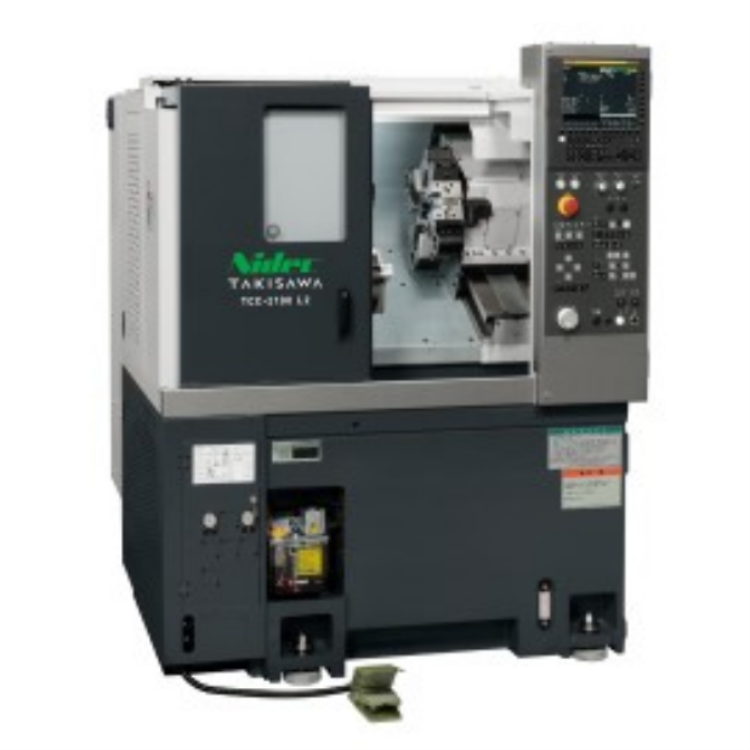

TCC-1100型

公司： Takisawa Machine Tool Co.， Ltd

打印

高生产率和高质量可以以低成本得到保证！

与本公司以前的机床相比，快速进给率更高，从而缩短了加工时间。/ 罐床结构，带有大容量冷却液箱。/ 由于热变形小化，提高了加工精度。/ 所有滑道均采用高刚性、高精度的矩形滑轨。/ 刀塔可配备直接安装式 8 工位和 12 工位刀架，能够进行重型切削。/ 液压尾座（可选）

灵活布局



机器宽度 1200mm / 占地面积 1.6m2

机器主要规格

卡盘尺寸

英寸

6

刀塔类型


8 工位刀塔（直接安装型）

12 工位刀塔（直接安装型）

大车削直径

毫米

φ220

φ170

大车削长度

毫米

171

棒材容量*1

毫米

φ42

主轴转速

min-1

4000 [OP. 5000， 6000]

快速移动速率

米/分钟

X ： 24 / Z ： 30

主轴电机（15,30 min/continuous）

千瓦

5.5/3.7 [作品 7.5/5.5]

机器高度

毫米

1700

所需占地面积

毫米

1200×1370 元

机器重量

公斤

1860

1）请注意，棒料容量取决于卡盘和气缸的类型。

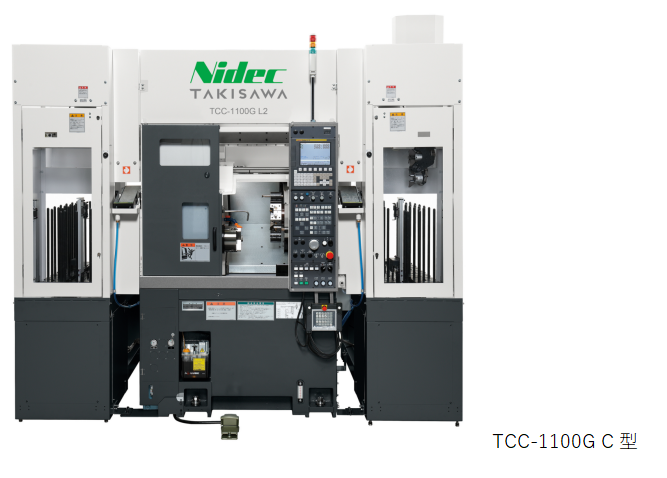

TCC-1100G 满足运行率。

实现 Compact Automation！

主体宽度仅增加 710 毫米（1170 毫米）。

装载机目标工件

外径

毫米

φ100

长度

毫米

60

重量

公斤

0.7

工件进料器规格

托盘数量


14

装载能力（每个托盘）

公斤

25

工件堆垛高度

毫米

450
