详情描述

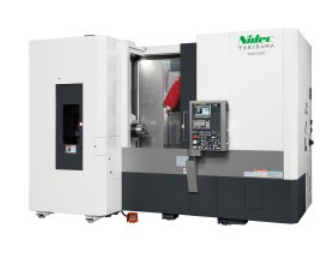

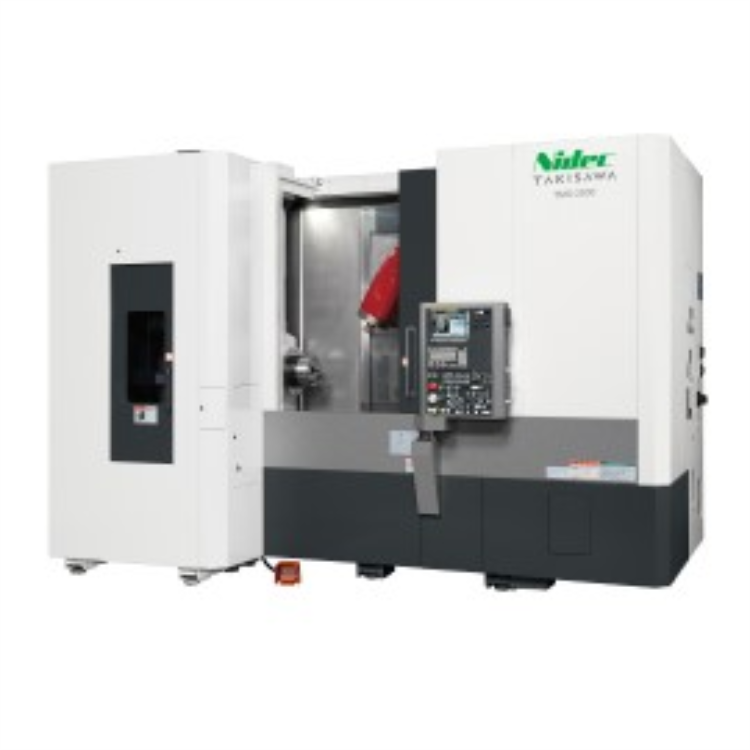

TMX-2000 型

公司： Takisawa Machine Tool Co.， Ltd

确保大轴行程的可操作性和安全性。扩大目标工件的范围！

通过 X 轴 640 mm、Y 轴 230 mm 和 Z 轴 690 mm 的大轴行程实现可用性。由于行程量大，只需固定 C 轴（主轴）的一次装夹即可实现铣削和端面钻孔等高精度加工。

通过集成可加工范围和减少加工工具，提高效率。高质量车削。



刀具主轴分度功能 （B 轴） 扩展了可加工范围，可轻松对应各种工件。刀具主轴可以执行每 1° ±130° 的高精度分度，允许通过一把刀具集成不同的过程。车刀通过刀具主轴铣削主轴的高精度分度联轴器定位并固定在刀具主轴上，可使用多功能刀具进行外圆车削。

产品数据

机器主要规格







TMX-2000 型

TMX-2000S 系列

右主轴库存


-

●

尾座 （NC 伺服型）


●

-

卡盘尺寸

英寸

8

8+8

刀塔类型


带 ATC 的刀具主轴

带 ATC 的刀具主轴

Z大车削直径

毫米

φ500

Z大车削长度 *1

毫米

610

棒料容量（左主轴） *2

毫米

φ65

棒料容量（右主轴） *2

毫米

-

φ51

B 轴摆动范围

度

230 （±115）

左主轴转速

min-1

5000

5000

右主轴转速

min-1

-

5000

刀具主轴转速

min-1

12000

ATC 工具存储容量


40 [OP. 80]

快速移动速率

米/分钟

X ： 40 / Z ： 40 / Y ： 40 / A ： 20

左主轴电机（30 分钟/连续）

千瓦

15/11

右主轴电机（30 分钟/连续）

千瓦

-

11/7.5

工具主轴电机 （S3 25%/连续）

千瓦

11/7.5

机器高度

毫米

2783

所需占地面积

毫米

4150×2923

机器重量

公斤

13700

14000

●:?标准-：？无
*1） z大加工长度因卡盘类型而异。当加工长度为 435 mm 或更大时，端面加工范围受到限制。
*2） 请注意，棒材容量取决于卡盘和气缸的类型。
