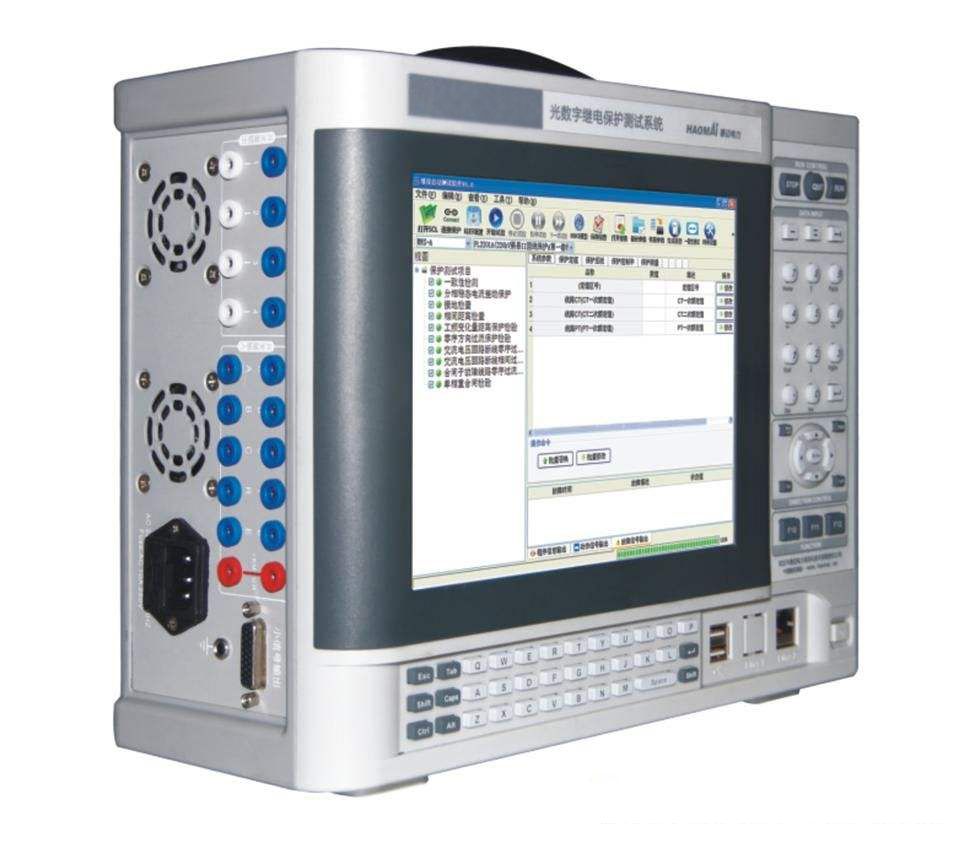

MTP6000D光数字微机继电保护测试仪是根据国网公司《智能变电站继电保护技术规范》和《智能变电站技术导则》设计的新一代智能继电保护测试仪。可实现对光数字保护装置的全功能测试，并可模拟采集器输出对MU实现闭环测试，具备GPS、IRIG-B码、PPS同步接口并支持IEEE1588时方式，为站内调试以及站与站联调提供条件。测试软件提供丰富的测试功能模块，可对保护测控装置、合并单元、智能终端、交换机等进行专项测试，是变电站调试、智能设备研发、智能变电站继电保护技术培训不可多得的一款仪器。

IEC 61850是基于网络通信平台的智能变电站自动化系统唯 一的国际标准，该标准使不同智能电气设备间的信息共享和互操作成为可能。

作为一个完全符合IEC 61850标准的光数字继电保护测试仪，为基于该标准的继电保护及自动化装置提供了完整的测试方案.

产品别名

光数字式继电保护测试仪,数字继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪

产品特性

光口齐全：具有16对100M-FX光口、12路FT3发送和2路FT3接收，模拟12个MU进行保护试验。

独 有电口监视功能：具有1路G网电口（1000M网）输出功能，能够监视试验过程中的输入和输出数据。通过笔记本连接G网电口，即可实现数字万用表功能。

各种标准报文：可提供符合IEC61850-9-1/9-2/9-2LE、GOOSE 、IEC60044-7/8 FT3、FT3LE等各种类型报文。

采集器输出：可提供多个厂家的采集器报文输出。

合并单元测试模式：输出采集器 FT3/FT3LE格式的采样值报文，同时读取合并单元 9-2或FT3报文，测出合并单元的比差、角差。

网络分析仪功能：抓取IEC 61850或FT3数据包，显示和记录数据波形，并模拟输出中的丢帧与乱码。

小信号输出功能：12路小信号模拟量输出，提供针对小信号输入的保护装置的测试。

光数字信号测试：可模拟丢包、乱码、SMV数据出错并提供GOOSE风暴测试。

输出波形可视化：独创的24路输出波形回采和录波，直观显示本机或外部设备的输出波形并数字录波，解决了数字式保护无法直接测量和显示波形的问题。

完整解析保护模型文件：完整解析SCL（SCD、ICD、CID）文件，实现对SV、GOOSE信息的自动配置，可灵活方便地与各种型号保护接口。

多种对时模式：可采用秒脉冲、IRIG-B码或IEEE1588对时。

内置GPS模块：GPS直接控制，可双侧对时同步测试，进行光纤纵差保护等测试。

兼容性强：与传统继保仪相同风格的测试界面和操作习惯，便于试验人员快速上手。

双操作模式：内置工控机，可单机操作，可连电脑操作，两种方式功能完全一致，真正完整的双操作模式。

提供智能站自动化测试软件：应用与智能站调试支持IEC61850保护的自动测试，读取软压板、定值、控制字等参数信息，并能实现编辑修改后下发，程序根据实验项目自动加量，自动投退压板，自动设置控制字进行测试。

满足智能站自动测试：针对“六统一”智能化变电站从导配置到出报告一键操作减小现场调试人员工作量。
